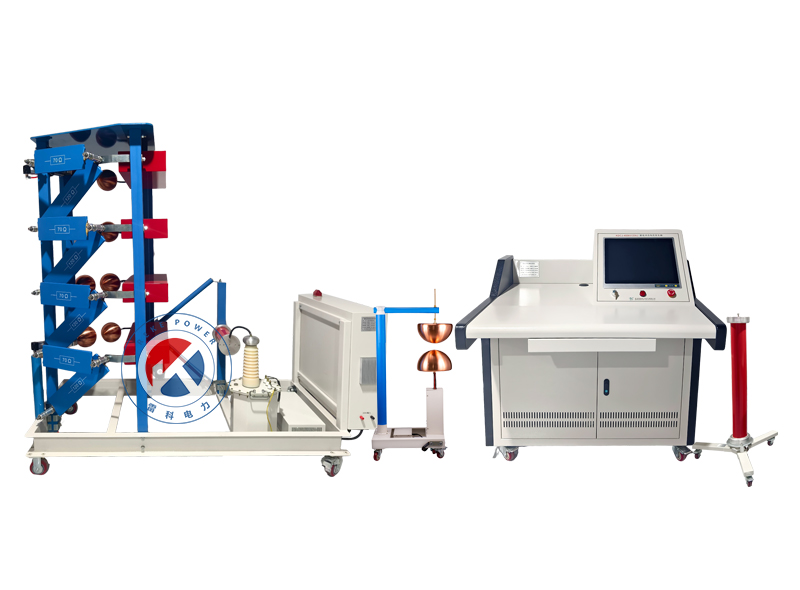

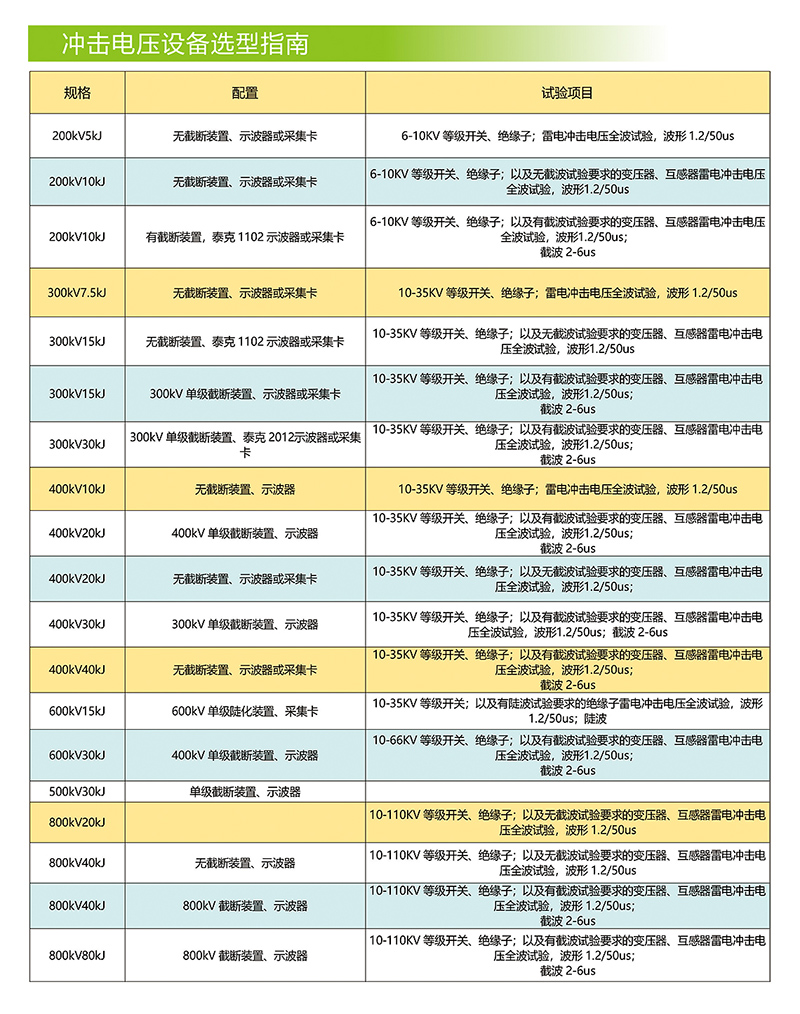

REKE-400kV全自动冲击电压发生器

REKE-400kV雷电冲击试验装置系统具备与智能安全围栏智能互联;仪器设备内含通讯接口、网络加密及协议转换装置，具备检测数据直接采集、自动传输、数据加密功能，可实现将检测数据加密上传至招标方检测中心的检测网关。

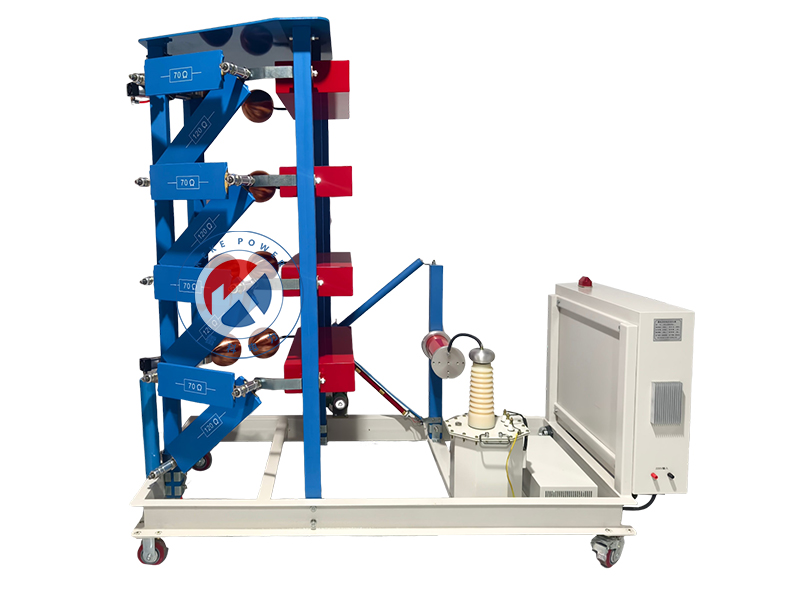

REKE-400kV雷电冲击试验装置冲击发生器本体模块
标称电压：±400kV；
额定级电压：±100kV；
级数：4级；
额定能量：30kJ；
冲击电容量：0.25µF；
额定级电容量/级电压/级能量：1µF/100kV/5kJ；
同步范围：＞20%；
同步放电失控率：＜5%；
最低输出电压：12kV；
充电电压不稳定度：＜±1.0%；
点火范围：10kV～100%UH。

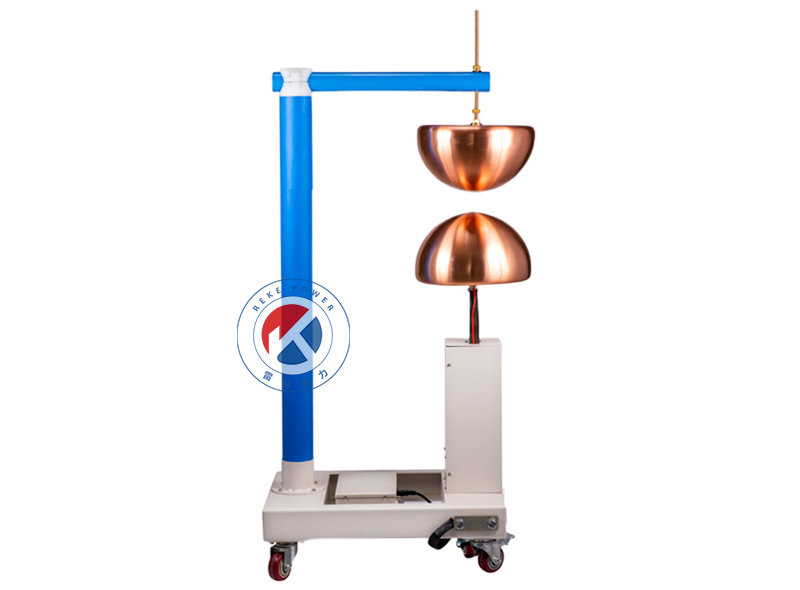

REKE-400kV雷电冲击试验装置单球截波装置
额定电压：300kV；
截断时间标准偏差：＜±0.2µS ；
级数：1级；
球隙数量：1对；
波头时间：1.2±30%s；
截断时间范围：2～6µS；
过冲：小于5%；
触发方式：三间隙球放电触发；
延时方式：采用LC延时；
结构型式：单球截波球隙距离由控制台通过电动传动机构调节，与控制台进行电气连接能够实现远程控制球距，在外加触发电压下，截断装置无误动和拒动，不同步率控制＜2%，成套装置手推可移动式，顶部装有均压罩。

REKE-400kV雷电冲击试验装置充电模块
采用恒流充电装置；
采用绝缘筒油浸式充电变压器，原边电压220V，付边电压50kV，额定容量5kVA，变压器密封良好，无渗漏油；
采用2DL-150kV/100mA的高压整流硅堆；
保护电阻采用漆包电阻丝有感密绕在绝缘管上；
采用不对称倍压充电方式；
直流电阻分压器采用100kV/200MW/2W油浸式金属膜电阻，低压臂电阻装在分压器底法兰内，低压臂上的电压信号用屏蔽电缆引入控制台内；
自动接地开关采用电磁铁分合接地机构，试验停止时可自动将主电容器经保护电阻接地；
恒流充电的电感、电容装在控制台内，充电变压器、高压整流硅堆、保护电阻、自动接地开关和绝缘支柱等安装在一个移动式底盘上。

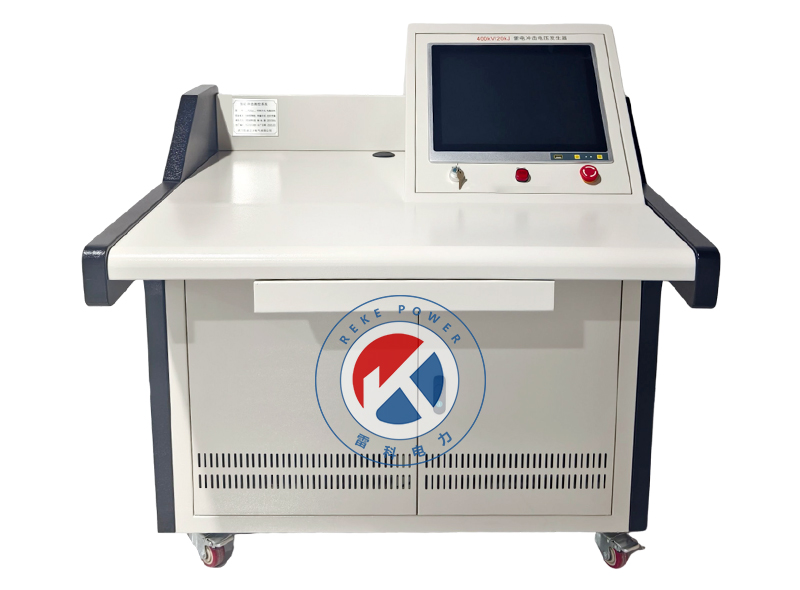

计算机控制测量系统
每级充电电压整定范围：0～150kV
每级充电工作电压：10～150kV
充电电压调节精度：0.1kV
充电电压不稳定度：＜1%
充电升压时间：
a.设定范围：10～190S b.调节精度：1S c.报警延时2S

可控硅调压装置：
输入控制电压：4～200mA 输入电源电压：220V±10%（AC）
输出交流电压：10～220V（连续可调） 输出交流电流：0～23A
脉冲放大器点火脉冲：≥15kV/100ns
