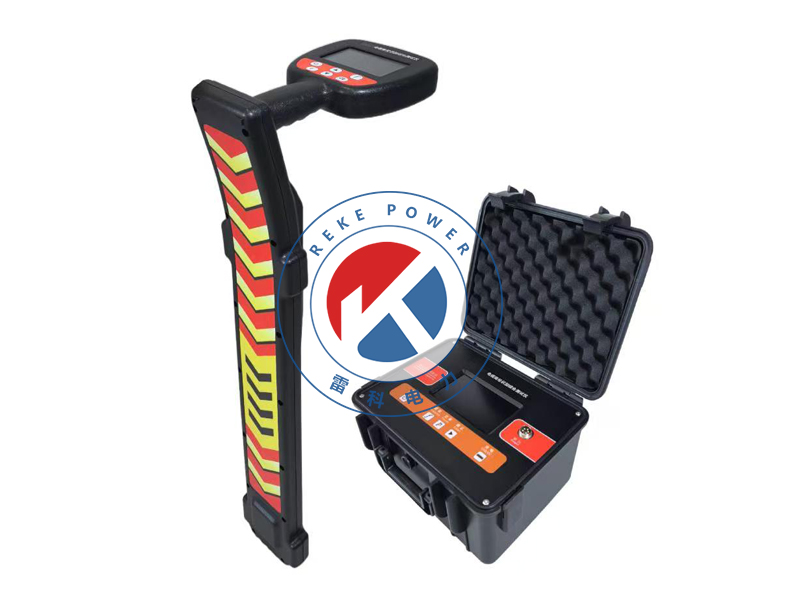

REKE-2125智能电缆综合探测仪

　 产品特点

1、罗盘和方向显示：直观显示地下管线位置和左右方向。

2、直连法、耦合法、感应法多种发射机信号施加方式，满足停电电缆或带电电缆路径测试。

3、宽峰法、窄峰法、波谷法等多种探测方法，采用导线示踪、经典罗盘、扫频测量等多种模式360°全方位管线路径指示。

4、多种探测频率：12种主动探测频率和2种被动探测频率。

5、发射机9档可调大功率输出，全自动阻抗匹配，全自动保护。

6、可通过标定探测电流信号方向，排除邻线干扰，防止跟踪错误。

7、全数字化高精度采样处理：稳定可靠，超高灵敏度，接收通频带极窄，抗干扰能力强，能充分抑制邻近运行电缆及管道的工频及谐波干扰。

8、可实现一次最多20条电缆（停电状态或带电状态）的识别功能。

9、具有带方向指示的跨步电压法模式，配置可折叠A字架，可实现地埋线缆低阻故障点的精确定位。

10、内置大容量锂电池，发射机和接收机均可设置待机和自动关机时间。



技术参数

【发射机】

1、输出方式：直连法、耦合法、感应法，3种方式自动识别。

2、输出频率：640Hz、1.28kHz、2.56kHz、3.2kHz、4.09kHz、8.19kHz、10.2kHz、32.7kHz、65.6kHz、81.9kHz、197kHz。

3、输出功率：最大15W，9档可调，全自动实时阻抗匹配、显示。

4、直连法输出电压：150Vpp max。

5、显示方式：工业级5.0寸彩色液晶显示，分辨率854*480。

6、操作方式：软按键。

7、其它功能：具有过载和短路保护。

8、耦合夹钳规格：直径≤130mm。

9、供电方式：内置可充锂电池，充电器输出5.0V/2000mA

10、工作时长：最大功率连续输出时间＞8h。

11、通讯接口：Type_C型USB接口，可同时实现仪器充电和数据通讯。

12、产品规格：长277mm×宽227mm×高153mm，重量≤3.5kg。



【接收机】

1、主动探测频率：640Hz、1.28kHz、2.56kHz、3.2kHz、4.09kHz、8.19kHz、10.2kHz、32.7kHz、65.6kHz、81.9kHz、197kHz；被动盲测频率50Hz、60Hz、250Hz，共3种；被动射频频率32.7kHz、65.6kHz、81.9kHz、197kHz，共4种。

2、探测模式：导线示踪模式、经典罗盘模式、扫频测量模式，共3种。

3、探测方法：宽峰法、窄峰法、波谷法。

4、探测范围：直连法施加信号≤20km，由接地阻抗、线阻、埋深因素决定；耦合法施加信号≤10km，由接地阻抗、线阻、埋深因素决定；感应法适用于埋深≤2m的线缆。

5、测深范围：0～20m。

6、测深精度：0～3m范围，精度±5%；3m～20m范围，精度±10%；由现场环境、非同心线的形状、邻近管线的分布等情况因素决定。

7、显示方式：工业级5.0寸彩色液晶显示，分辨率800*480。

8、显示内容：罗盘指示、路径示踪、方向指示、信号强度、信号增益、信号数据、深度数据、电流数据、探测频率、探测方法、声音大小、电池状态等。

9、操作方式：软按键。

10、声音指示：随信号强度变化的调频音调。

11、其它提示：具有信号强度、电流相位为主的正误提示；示踪导线、罗盘箭头、条形进度条式信号强度等颜色变化的干扰提示；液晶屏警示符号提示等。

12、电缆识别：可最多标定识别20条电缆（停电状态或带电状态）。

13、识别方式：柔性耦合夹钳，直径≤200mm，可定制。

14、识别距离：直连法施加信号，回路阻抗8kΩ以内，距离≤20km，由接地阻抗、线阻因素决定；耦合法施加信号，回路阻抗1kΩ以内，距离≤6km，由接地阻抗、线阻因素决定。

15、故障定位：可实现地埋线缆低阻故障点的精确定位。

16、定位方式：黑色可折叠式A字架，液晶屏幕绿色/红色箭头实时指示故障点前后方向。

17、供电方式：内置可充锂电池，充电器输出5.0V/2000mA。

18、工作时长：＞12h。

19、通讯接口：Type_C型USB接口，可同时实现仪器充电和数据通讯。

20、产品规格：长155mm×宽295mm×高695mm，重量≤1.8kg。



　
