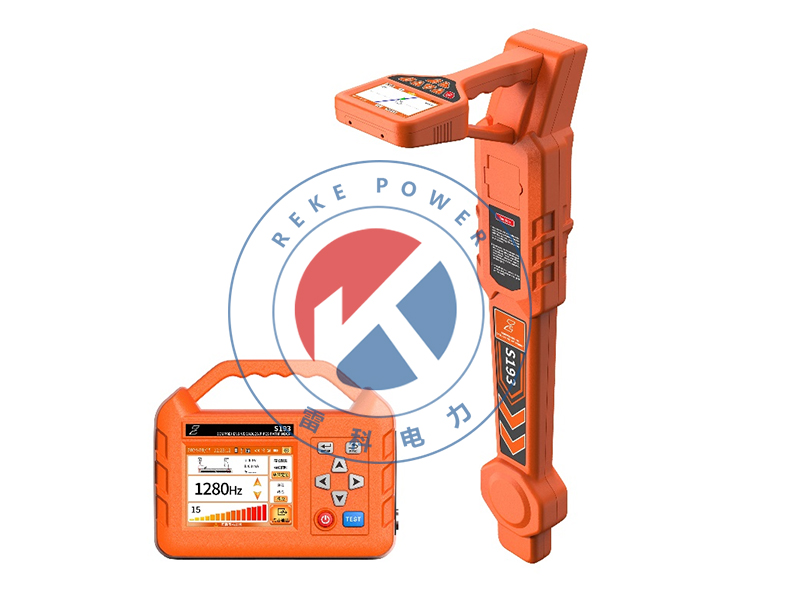

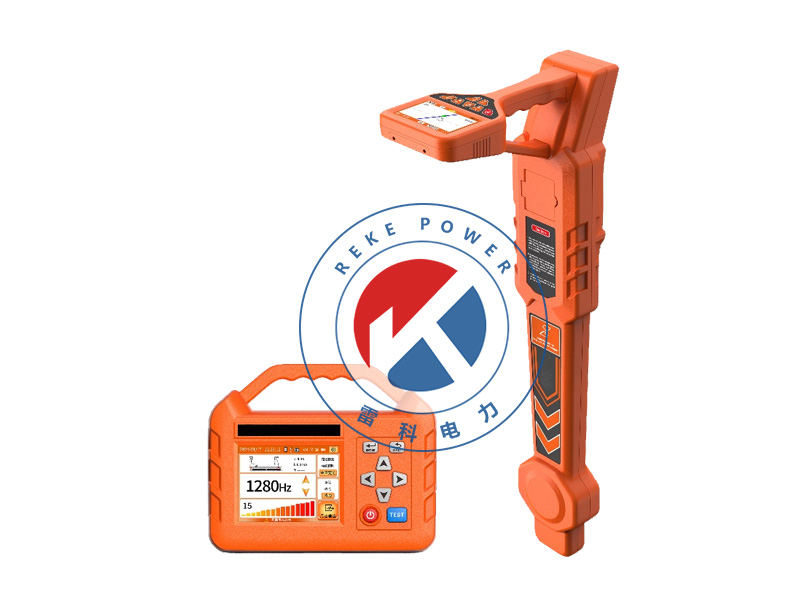

13971566988Reke2193管线仪是一款多功能的电缆路径识别探测仪。具有管线路径探测、电缆识别、管线接地故障查找、卫星定位测绘、远程控制等多种功能。仪器由发射机、发射电流钳、接收机、接收柔性电流钳(选配)、连接测试线、听诊器(选配)、A字架(选配件)、示踪探头(选配件)、测绘APP(选配)等组成。
特点：
多种探测模式：经典定位模式，全屏信号模式，信号曲线模式，示踪探头模式。
经典定位模式：罗盘、方向和信号幅值显示，直观显示管线左右方向。
全屏信号模式：360°全方位管线路径指示，连续显示深度、电流和管线相对位置。界面简洁直观，无需经验即可进行操作。
信号曲线模式：可显示历史信号强度曲线，通过观察曲线的变化，寻找线缆位置。
内置GPS：对探测路径与探测位置进行精准定位。
可存储1024组探测定位数据。
4.3寸彩屏液晶，支持触屏操作。
电流方向判定(部分频率)，可通过标定电流方向，排除临线干扰，防止跟踪错误。
管线模拟线颜色实时显示信号干扰强度。
内置扫频测试功能，用户可通过扫频结果选择合适的信号频率进行管线测量，避免同频干扰。
全数字化高精度采样处理：稳定可靠，超高灵敏度，接收通频带极窄，抗干扰能力强，能充分抑制邻近运行电缆及管道的工频及谐波干扰。
多种探测频率：10种主动探测频率和2种被动探测频率。
发射机多种信号输出方式：直连输出、卡钳耦合、感应法。
发射机数字功放大功率输出，全自动阻抗匹配，全自动保护。
云服务(选配)：建立在安卓平台上(兼容鸿蒙系统)，使用手机强大的运算性能及网络通讯能力，实时与服务器交互换数据，实现工程测量、任务管理、数据管理、数据查看、生成测试报告、数据导入、数据导出、操作视频等功能。
远程控制功能(选配)：发射机和接收机外接4G网络卡连接网络。通过手机App或者接收机远程控制发射机的信号输出，改变发射频率和发射功率。方便用户进行测量，节省操作时间。
测绘APP(选配)：是自主研发的一款集成了对测量数据的记录、管理、生成报告等综合信息管理功能的APP，与电缆综合探测仪配套使用，实现卫星定位测绘功能。该APP能针对工程师的管线探测任务进行任务管理、报告生成等，具有人性化的工程向导功能，使用方便。一键生成任务报告，包含长度、深度、测量频率、测量电流、位置信息等内容，极大提高埋地管线检验人员的工作效率。
电缆识别：是为电力电缆工程师和电缆工解决电缆识别的技术问题而设计的。可识别出带电电缆和停电电缆。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引发严重事故。电缆识别时，可以在发射端预先标定10条电缆，再到远端接收识别，大大节省工程人员往返操作时间，提高工作效率。电缆识别成功打√，非目标电缆打×，能快速自动识别目标电缆。该功能由信号发射机、接收机、信号发射钳、连接测试线、柔性卡钳配合实现。
信号发射机：用于管线路径探测、电缆识别的信号发射。该设备可通过直连输出、卡钳耦合、感应等方式给目标电缆加上识别信号，该信号有18种不同的脉冲信号可供选择。信号输出功率较大10W，10档可调。从而适应不同的应用环境，让管线探测和电缆识别更加准确可靠。仪表内置大功能率可充锂电池，自动阻抗匹配，全自动保护。主机5.6寸彩色电容触摸液晶屏显示，实时动态显示信号输出状况和电池使用情况。
发射钳：适用于卡钳耦合法。发射钳将发射机发出的信号耦合到目标电缆上，钳口尺寸Φ150mm，发射钳具有方向性，发射信号从发射钳上箭头指示方向流入。
接收机：用于管线路径探测、电缆识别信号接收。内置多个屏蔽3D天线，可对发射机产生的18种不同脉冲编码电流信号进行有效识别。也可识别50Hz和60Hz工频信号。使用4.3寸彩色液晶屏，实时动态显示360°全方位管线路径指示，深度、电流和管线相对位置。
A字架(选配件)：形似A字的专用于直埋线缆接地故障定位的电压信号传感器。A字架两个探针或探盘可以准确接收来自发射机发射的跨步电压信号，传输到接收机后进行数据分析后可对线缆接地故障点进行精确定位。探针或探盘为独立可互换设计，探针适用于泥土地面，探盘适用无法直接插入大地的水泥路面。A字架引出线设计了航空插座，配合航空插头连接线连接到接收机，可随意拆卸，兼容独立设计手柄，实现A字架独立工作于其他功能。
柔性电流钳(选配件)：用于电缆识别。该电流钳为洛氏线圈，具有极佳的瞬态跟踪能力，能快速识别发射机产生的脉冲编码电流，适用于粗电缆或形状不规则的导体。其钳口内径200mm，不必断开被测线路，非接触测量，安全快速。
示踪探头(选配件)：示踪探头是一种由电池供电的信号发射器，是在路径探测技术中广泛应用的一种信号发射设备，主要用于精确定位和追踪电缆、非金属管道以及其他隐蔽线路的实际走向。探头配备了10mm公制螺纹，可用于将探头连接到通管器的牵引头或下水道推杆上。使用时，示踪探头产生特定频率的电磁信号或声波信号，当示踪探头被放置于需要探测的管道的路径起点时，它会持续发射信号，由通管器导引示踪探头沿着管道行进。与此同时，工程人员会在路径沿线使用接收机进行扫描，一旦接收到相应信号，即可确认路径的位置和走向。
特别提示：停电电缆识别时，严禁接入带电电缆中，带电电缆识别只适用于三芯带铠电缆，识别时，发射钳、接收钳不能混用，同时要保证输入信号方向的一致。
接收机规格
功 能：管线探测(线缆位置跟踪、方向显示、深度测量、电流测量)、电缆识别、示踪探头定位、接地故障定位
电 源：7.4V DC 6400mAh可充锂电池
输入方式：内置接收线圈;外连接柔性卡钳;外接A字架
接收频率：主动探测频率：128Hz、512Hz、577Hz、640Hz、1024Hz、1280Hz、2.56kHz、3.20kHz、4.09kHz、8.19kHz、9.80kHz、10kHz、33kHz、66kHz、82kHz、83.1kHz、133kHz、201kHz(其中640Hz、1280Hz、2.56kHz、3.20kHz四个频率信号具备方向性，接收机可识别信号方向)
工频被动探测频率：50Hz、60Hz
管线探测模式：宽峰法、窄峰法、音谷法
管线探测显示：经典定位模式，全屏信号模式，信号曲线模式，示踪探头模式
管线探测
检测范围：
直连法： 一般可以达到线缆长度0-20公里，主要由接地电阻、线缆电阻和线缆埋地深度决定
耦合法：一般可以达到线缆长度0-10公里，主要由接地电阻、线缆电阻和线缆埋地深度决定
感应法：适用于埋地深度小于2m的线缆
深度精度：平面位置精确定位精度：目标电缆或管线的中心轴线位置：±5%(埋深在0-3m)-15%(埋深在3m-20m)
声音指示：随信号强度变化的调频音调
蓝牙通讯：支持蓝牙通讯进行仪表控制，以及连接手机APP进行各类数据处理
网络通讯：内置4G网络，实现远程控制功能
干扰距离：使用耦合法和感应法时，发射机均会在近距离内产生干扰，干扰的距离和发射功率及频率有关，功率越大、频率越高则干扰越强。
接收机和发射机的最小距离往往需要试验确定：
管线探测：耦合法5m之外，感应法20m之外可确认为无干扰
电缆识别：耦合法5m之外可确认为无干扰
电缆识别：鉴别方式：柔性卡钳智能鉴别;
可标定电缆数量：1～10条;
标定值：接收信号与发射信号的电流百分比在标定值75%-135%之间为识别成功条件之一;
方向性：发射钳、接收钳与加载信号必须方向一致，为识别成功的条件之一
电缆识别
检测范围：直连法：可识别回路电阻为0Ω～8kΩ的信号 (一般可以达到线缆长度0-20公里，主要由接地电阻与线缆电阻决定)
耦合法：可识别回路电阻为0Ω～1kΩ的信号;(一般可以达到线缆长度0-10公里，主要由接地电阻与线缆电阻决定)
液 晶：4.3寸彩屏液晶，支持触屏操作
卫星定位：内置GPS
尺 寸：约311mm*133mm*750mm
质 量：2.0Kg
充 电 器：DC8.4V，1A
连接接口：1*USB接口(用于固件升级，可给手机充电)
1*SIM卡槽(插物联卡)
1*DC充电口
1*Type-C充电口
1*柔性卡钳连接插座
柔性电流钳：长约620mm，线径约8mm
柔性线圈内径：φ200mm
数据存储：可存1024组数据(需先开启保存数据和卫星定位功能)
工作温湿度：-10℃～40℃;80%Rh以下
存放温湿度：-10℃~50℃，≤95%RH, 无结露
耐 压：AC2000V/rms(外壳前后两端之前)
适合安规：IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2
发射机规格
功 能：管线路径探测、电缆识别和故障定位时多种频率信号发射方式
电 源：11.1V DC 12800mAh可充锂电池
输出方式：直连输出、感应法、卡钳耦合
输出频率：128Hz、512Hz、577Hz、640Hz、1024Hz、1280Hz、2.56kHz、3.20kHz、4.09kHz、8.19kHz、9.80kHz、10kHz、33kHz、66kHz、82kHz、83.1kHz、133kHz、201kHz
输出功率：15W Max，15档可调，全自动实时阻抗匹配
直连输出电压：150Vpp MAX
电路保护：具有过载和短路保护
液 晶：5.6寸电容触摸液晶屏
仪表尺寸：约259mm*211mmX105mm
质 量：发射机3.00Kg;发射钳1.12kg
充 电 器：DC 12.6V，1A
发射钳尺寸：长宽厚250mm×140mm×35mm
发射钳内径：φ150mm
发射钳线长：3m
直连测试线：3m
连接接口：1*USB接口(用于固件升级，可给手机充电)
1*SIM卡槽
1*Type-C充电口
1*DC充电口
1*信号发射钳和直流测试线连接插座
耐 压：AC 3700V/rms(仪器箱顶面与底面之前)
电磁特性：IEC61326(EMC)
适合安规：IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)
选配功能
查障定位：配合A字架可实现对线缆接地故障的精确定位
电缆识别：配合柔性线圈可实现电缆识别功能
测绘APP：使用APP配合接收机实现卫星定位管线测绘功能，实现定位测量、管理及查看地下管线地理坐标、深度等信息，并提供云服务进行数据存储、备份、转移等
RTK：使用RTK设备实现厘米级高精度定位功能，配合手簿使用专用APP实现对管线位置精确定点测绘
远程控制：接收机可通过4G网络控制发射机的参数和输出
听诊器：可替代柔性线圈进行电缆识别
非金属管线
路径探测：选配示踪探头可对非金属管道进行路径探测
