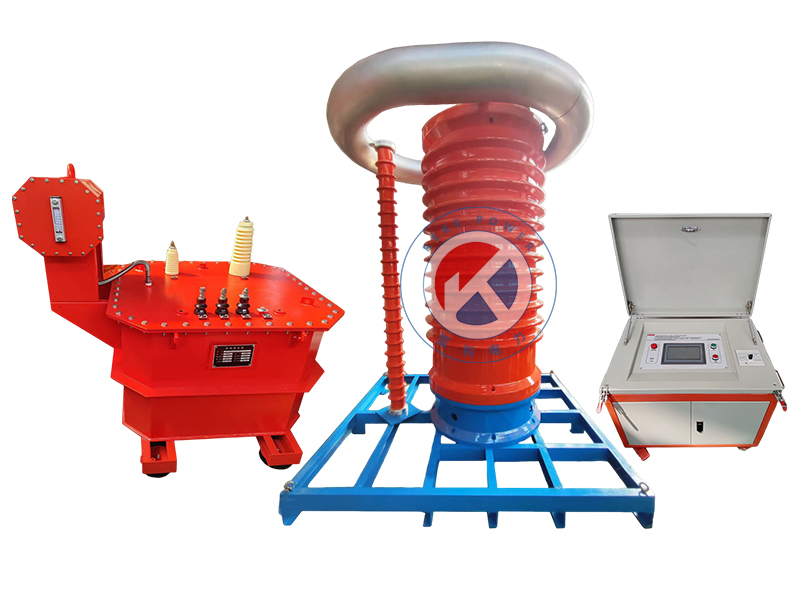

REKE-1500kVA/500kV变频串联谐振耐压试验装置

　

装置主要适用范围

满足220kV以下GIS,开关，互感器交流耐压试验，试验频率30~300Hz,试验电压U≤460kV。

系统技术参数

　　额定输出电压： 0～500kV

　　谐振电压波型： 正弦波，波形畸变率<1.0%

　　最大被试品电流：3A(500kV);

　　最大试验容量：1500kVA

　　输出频率：30～300Hz

　　工作时间：满功率输出下，连续工作时间15min

　　品质因素：30～90

　　输入工作电源：三相380V±5%，50Hz

　　环境温度：-15℃～+40℃

　　相对湿度：<90RH%，无凝露状况

　　海拔高度：<5000m

　　噪声：≤50dB

系统的性能特点

　　充分利用我公司在电子测量技术和电磁兼容方面的优势，自主开发设计和生产该套设备所有组成部分包括：变频电源、激励变压器、浇注式高压电抗器和高精度电容分压器。

　　具备手动/自动模式、大屏幕显示、试验参数设置，并具有自动计时及操作提示功能。

　　具备多项保护功能，如：过压、过流保护、放电保护、失谐保护等。

　　主要部件的技术规范及性能

变频电源控制箱BPXZ-75kW/0.4kV：1台

　　技术参数

　　输入工作电源：三相380V±5%，50Hz。

　　输出电压和电流：0～400V，最大电流180A。

　　输出频率：30～300Hz，频率调节细度0.1Hz，不稳定度<0.05%。

　　额定输出容量：75kW

　　外形尺寸和重量：850×500×600mm;160kg

　　性能特点

　　1)变频电源的放置为纵向和横向，特别适合现场操作及观察;

　　2)内外部具备特殊减震橡胶支撑脚和保护铝箱，可有效减缓运输中的颠簸震动和吊装时的冲击。保证了变频电源的长期稳定性和可靠性;

　　3)参数显示：触摸大屏幕液晶界面显示系统

　　可显示谐振电压(即试验前设置的目标电压)、试验频率、测量频率、低压电压、低压电流、耐压时间、过压保护、过流保护、闪络保护、阶段升压及阶段计时、操作模式切换、电容，电感，频率互换计算、参数查询等, 还可显示频率曲线、电压曲线等可直观地判断当次试验谐振频率准确及稳定性;

　　4)参数设置：大屏幕触摸液晶彩屏完成各种参数的设置，可对起始频率、终止频率、起始电压、阶段升压和计时、测量分压器变比、激励变变比、过压保护、过流保护、闪络保护、试验模式、电容电感频率互换计算、参数设置提示以及帮助等参数进行设置或选择;

　　5)试验模式：触摸屏操作，有全自动、半自动、手动三种运行状态。具备升压、调谐(含手动、自动)、分段加压和计时、运行状态、模式切换、故障提示、电容电感频率互换计算功能等;

　　6)保护功能及其信息提示：具备高压过压保护、低压过流、过流保护，以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能;

　　7) 数据存储功能：试验结果保存、打印、上传、回查等

　　① 试验结果：手动或自动试验完毕后，在试验结果界面中可显示出试验时的详细参数，当试验发生中断时，可提示中断状态。可将参数保存在存储器中，该存储器为非易失存储器，可保存200次试验记录;

　　② 数据查询：可将已保存的试验结果数据显示到屏幕上，同时具有USB接口，可将数据输出打印或利用设备所携带打印机打印;

　　8)自动稳压功能：系统根据设定的试验电压或手动升压结果，自动跟踪并维持稳定的试验电压，电压稳定度可达1.0%;

　　9)调频范围及频率分辨率均可设定：调频范围可设为30～300Hz、45～100Hz、200-300Hz、按需设置，可加快调谐过程;频率分辨率根据需要，可预设为0.1Hz、0.05Hz、0.02Hz、或0.01Hz，在调谐效率与调谐精准度之间取得优化平衡;

　　10)频率调节分为粗调和细调，并可自动寻找试验谐振点，保证谐振频率在整个试验过程中不发生漂移;

激励变压器JLB-75kVA/5kV/10kV/25kV/0.4kV：1台

　　配置特点：将高电压、小电流、短时间与低电压、大电流、长时间的试品试验分开处理，配置不同抽头励磁变，以保证励磁变压器的最大利用率及重量最轻。

　　技术参数

　　额定容量： 75kVA

　　输入电压： 0～400V

　　输出电压：5kV，10kV，25kV

　　工作频率范围：30～300Hz

　　工作时间：15min

　　外形尺寸和重量：900×750×800mm;400kg

　　适用范围：电气主设备试验及电缆试验

　　性能特点

　　激励变为油浸式结构。

　　高、低压绕组及铁芯间均设静电屏蔽层，既是励磁变压器，又是隔离变压器。

　　内置过压保护，防止击穿反击。

伞裙一体式电抗器DK-1500kVA/500kV：1台（与分压器一体化）

　　技术参数

　　额定最高工作电压：500kV(有效值)

　　额定最大工作电流：6A(有效值)

　　额定容量：1500kVA

　　额定电感量：589H

　　工作频率：30～300Hz

　　工作时间：60min

　　外形尺寸和重量：φ800×1950mm;1500kg/台

　　性能特点

　　高压谐振电抗器采用油浸式结构，外有憎水层，防潮性能好，绝缘耐热等级F级。

　　电抗器为便携式，体积小，重量轻。

　　电抗器配有防涡流绝缘底座，串联时分组重叠，以降低总体高度减轻劳动强度，增强安全稳定性。

电容分压器FC-500kV/1000pF：1台（与电抗器一体化）

　　技术参数

　　工作方式：纯电容式

　　额定电压：500kV有效值

　　额定电容量：1000pF

　　工作频率：30～300Hz

　　测量误差：<1.0%

　　外形尺寸和重量： φ160×1950mm;20kg

　　性能特点

　　额定电压下可连续运行1小时。

　　在30～300Hz范围内，其精度和稳定度保持要求不变。

　　在20℃、0.4～0.5UN下介损值：≤0.15

　　分压比误差：有效值时≤1.0%，

　　高、低压臂的电容采用一致的介质结构，温度系数小，角位移小，在30~300H内分压比不变。

　　电压测量通过专用测试引线引至变频电源进行测量。

　
