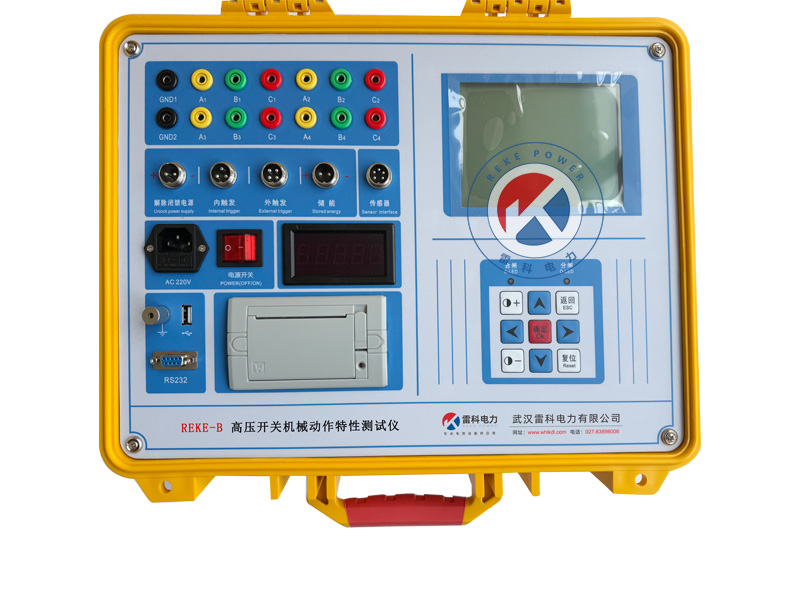

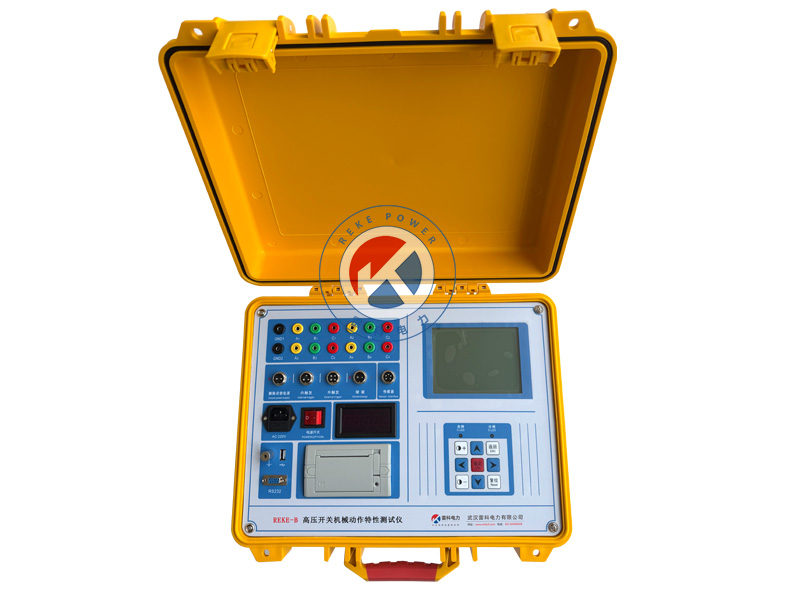

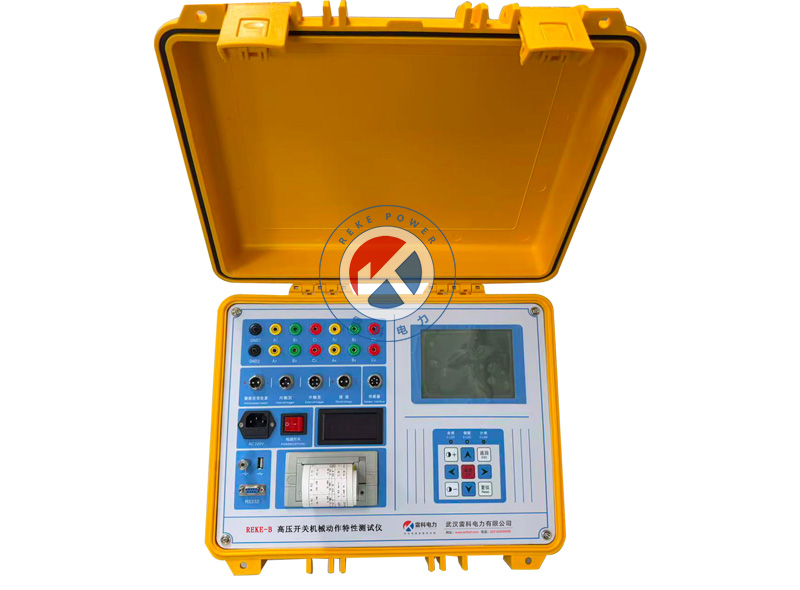

REKE-GK-B高压开关机械特性测试仪

REKE-GK-B高压开关机械特性测试仪可用于各电压等级GIS组合电器、真空开关、六氟化硫、少油、多油等电力系统高压开关的机械特性参数测试与测量。测量数据稳定，抗干扰性强，可在500kV等级及以下电站做实验，接线方便，操作简单，是高压开关检修试验常备工具。

REKE-GK-B高压开关机械特性测试仪是依据《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。

产品功能：

1、时间: 12个断口的固有分、合闸时间，同相同期、相间同期。

2、重合闸: 每断口合－分，分－合,分-合-分；金短时间（合分时间）、无电流间隔时间值。一分，一合，二分时间等。

3、弹跳: 每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形；每断口的分闸反弹幅值。

4、速度: 刚分、刚合速度，较大速度，时间－行程特性曲线。

5、行程: 总行程，开距，超程，过冲行程，反弹幅值。

6、电流: 分、合闸线圈的分、合闸电流值、电阻值、电流波形图。

7、动作电压: 机内提供DC0～270V／30A数字可调断路器动作电源，自动完成断路器的高低压动作试验，测量打印断路器的动作电压值。

产品特点：

1、仪器采用工控机架构，适用于国内外生产的所有型号金属触头的SF6开关、GIS组合电器、真空开关、油开关和柱上开关，接触器等。

2、仪器断口前6路合闸电阻测试：电阻波形、投切时间和投切过程。

3、传感器：加速度测速传感器、旋转测速传感器、直线行程传感器和触点传感器，安装极为方便，简捷。三相速度、行程、开距、超程等参数显示。

4、30A大功率直流输出，LED数字表头显示直流电压，操作方便清晰。

5、触发方式：内触发、外触发、传感器触发、手动触发和电流触发。手动触发可以对手动分合的断路器（无分合闸线圈）进行特性试验，如电杆柱上的手动分合开关。传感器触发和电流触发主要用于开关厂等特殊要求的地方。

6、仪器具备“速度自定义”（非常规的移动光标速度分析）功能和测试后波形数据分析功能。（具体见仪器内部）

7、储能电源输出：仪器可提供较大启动电流25A直流可调储能电源，一次性接好线后无须倒线就可以自动控制电机储能。注意：储能电机启动电流为其额定电流的10倍以上。一般用于给35kV及以下真空开关（线圈为DC110V合DC220V）现场储能为宜。

8、闭锁解除电源：直接代替现场直流电源，解除开关闭锁，方便完成开关机械特性试验。但此闭锁解除电源不能给带闭锁的开关做动作电压试验。

9、主机大屏幕、直透式、宽温带背光液晶，对比度电子调节。完善的全中文菜单提示操作，开关动作一次，同一界面显示所有数据及波形图谱。

10、主机可存储1000组现场分、合闸试验结果，机内实时时钟，便于存档保存试验日期、时间；USB口用于数据转移和程序升级。RS232口，用于联机操作（选配）。

11、仪器具有强大的数据分析功能，能对断路器机械特性的各项指标参数进行有效分析。 内置快速微型打印机，打印所有数据及图谱。

12、断路器，隔离开关等开关设备磨合寿命测试功能，一机多用。
