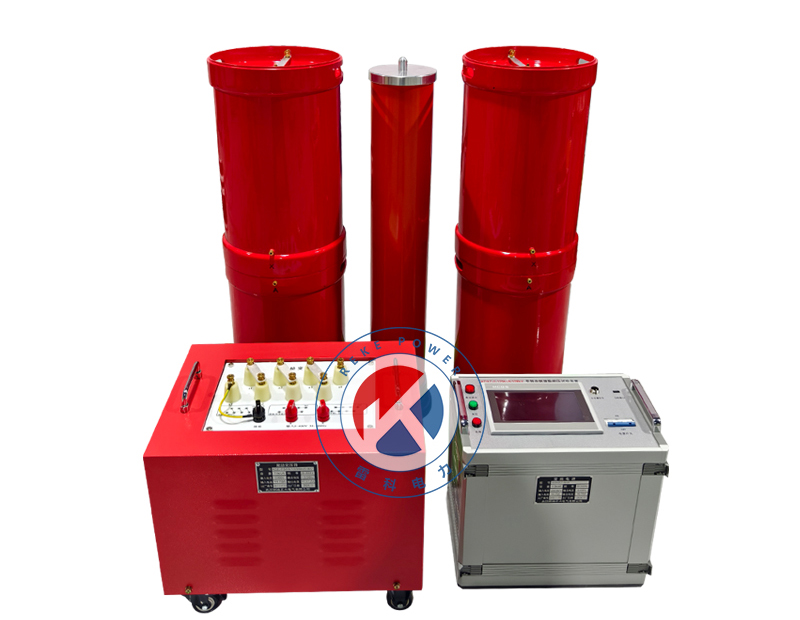

在电气设备绝缘性能测试中，串联谐振试验装置通过调节频率使电路产生谐振电压，但实际操作中常出现无法定位谐振点的问题。武汉雷科电力将从技术原理出发，结合常见故障场景，提供系统化的排查思路与解决方案。
一、谐振点缺失的核心成因分析参数匹配失衡
电抗器与试品电容不匹配：当试品电容过小或电抗器电感量过大时，谐振频率可能超出设备30Hz-300Hz的预设范围。例如长电缆的谐振频率常低于20Hz，需手动调整起始频率。
Q值过低：试品损耗过高（如受潮电缆）会导致系统品质因数下降，难以形成显著谐振峰。
硬件故障与连接异常
回路开路/短路：分压器信号线断裂、电抗器绕组断路或补偿电容器失效均会导致谐振条件破坏。
接地不良：试验回路接地不可靠会引入干扰，使调谐曲线呈直线状无谐振峰。
操作设置不当
频率范围误设：实际谐振频率245Hz时若设置上限为200Hz，则无法搜索到目标点。
初始电压不足：电缆类低Q值试品需提高起始电压至40V-50V以激发谐振。
二、分步排查与解决策略步骤1：基础检查
接线验证：使用万用表蜂鸣档逐段检查励磁变压器、电抗器及分压器的通断性，确认无虚接或短路。
接地检测：确保接地电阻≤4Ω，接地线无锈蚀或断裂。
步骤2：参数调整
频率范围扩展：对于长电缆试品，将起始频率设为20Hz并放宽扫描范围。
电容补偿：并联补偿电容以增大回路总电容，降低谐振频率。
电感量调节：通过电抗器串联/并联组合改变等效电感，匹配试品电容。
步骤3：硬件诊断
分压器检测：用万用表电容档测量高低压臂电容量，偏差超过10%需更换。
变频源测试：在50Hz输出模式下手动升压，验证输出电压是否正常。
步骤4：特殊场景处理
高损耗试品：干燥处理电缆或变压器绕组，降低介质损耗。
多设备协同：采用高压防晕锡箔管缩短连线（≤5米），减少涡流损耗。
三、预防性维护与操作规范定期校验：每季度测量电抗器绕组直阻，确保各相偏差＜5%。
标准化流程：试验前复核试品参数（如电缆长度、变压器容量），预计算谐振频率范围。
安全防护：操作时需双人监护，避免谐振过电压损坏设备。
四、典型案例参考案例1：某35kV电缆试验中，初始频率设为30Hz始终无谐振峰，调整为20Hz后成功定位25Hz谐振点。
案例2：补偿电容并联后，试品总电容从200pF增至800pF，谐振频率从280Hz降至140Hz进入可测范围。
通过系统性排查与参数优化，90%以上的谐振点缺失问题可现场解决。若仍无法定位，需联系武汉雷科电力厂家检查变频源或励磁变压器内部故障。
