Reke JK-10A配网单相接地故障测试原理

发布时间:2021-07-30 13:33:41来源:雷科电力网址:www.whlkdl.com

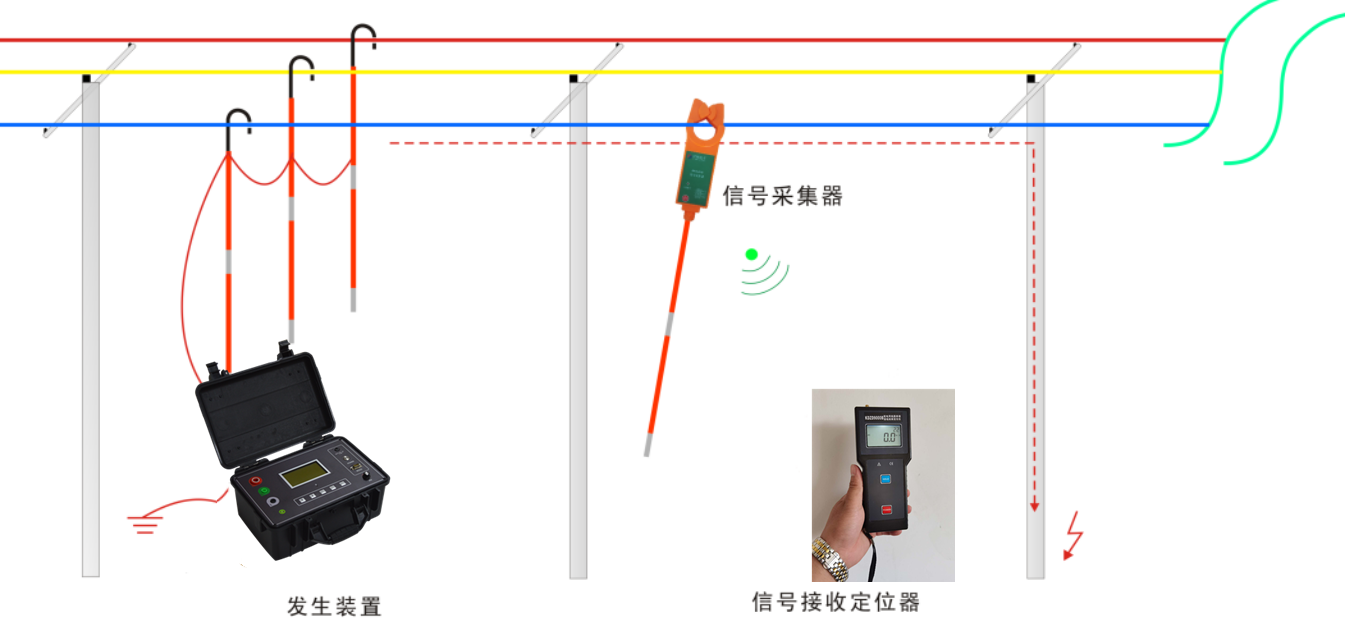

  当线路出现接地故障时,在确定故障区段并且停运的情况下,利用信号源向故障线路注入特征电流,根据基尔霍夫定律,特征交流信号也一定通过故障点构成回路。

  信号源的特征电流注入点作为始端,那么从线路始端到故障点的路径上就能够测量到与注入信号近似等值的特征交流电流,而非故障区域(包括非故障分支和故障点后)则只能测量到微弱的感应电流(线路上的变压器、PT影响所致)。沿线在关键分支处用检测器对各个分支流过的特征交流信号进行测量,并将结果显示在手持接收机上。如果发现某一段能够检测到异频信号电流,说明故障点在该段前方,如果不能检测到异频信号电流,说明故障点在该段后方。依据此原理可以准确确定接地故障点。
