Reke-8Q 自动脱扣型绝缘靴(手套)耐压支架操作步骤

发布时间:2023-08-08 16:16:53来源:雷科电力网址:www.whlkdl.com

一、概述
        Reke-8Q 自动脱扣型绝缘靴(手套)耐压支架是根据《DLT 976-2017 带电作业工具、装置和设备预防性试验规程》、《DLT 1476-2015电力安全工器具预防性试验规程》、《GBT 17622-2008带电作业用绝缘手套》、《CB21148 2020足部防护 安全鞋》等相关规程中关于工频耐压的要求基础上研发而成。可以按要求对绝缘鞋、绝缘手套等安全工器具进行智能化绝缘耐压试验,绝缘靴及绝缘手套耐试验周期为半年,试验过程中不允许击穿,同时绝缘靴绝缘绝缘手套泄漏电流不大于限定值。产品适用于所有与电力相关行业。

二、操作步骤

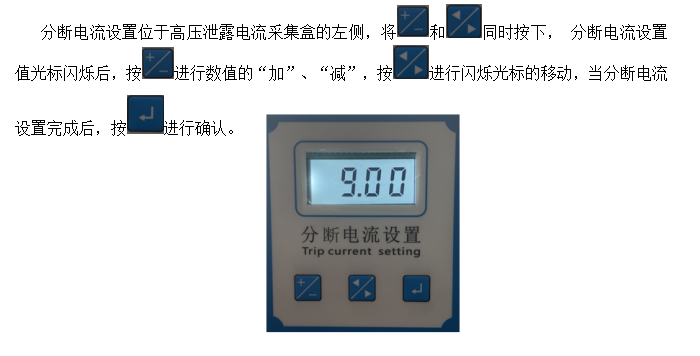

2.1  分断电流设置
2.2   绝缘鞋泄露参数参考
根据附表、电绝缘皮鞋和电绝缘布面胶鞋的电性能要求(GB12011-2009)
项目名称 出厂检验 预防性检验
皮鞋 布面胶鞋 皮鞋 布面胶鞋
测试电压(工频)/kV 6 5 15 5 3.5 12
泄漏电流/mA ≤1.8 ≤1.5 ≤4.5 ≤1.5 ≤1.1 ≤3.6
测试时间/min 1

附表、电绝缘全橡胶胶鞋和电绝缘全聚合材料鞋的电性能要求(GB12011-2009)
项目名称 出厂检验 预防性检验
测试电压(工频)/kV 6 10 15 20 30 4.5 8 12 15 25
泄漏电流/mA ≤2.4 ≤4 ≤6 ≤8 ≤10 ≤1.8 ≤3.2 ≤4.8 ≤6 ≤10
测试时间/min 1

附表、绝缘手套电气绝缘性能要求(GB17622-2008)
适用电压等级
AC/V
交流试验 直流试验
验证试验电压/kV 最低耐受电压/kV 验证电压下泄漏电流/mA 验证试验电压/kV 最低耐受电压/kV
手套长度/mm
280 360 410 ≥460
380 5 10 12 14 16 18 10 20
3000 10 20 N/a 16 18 20 20 40
10000 20 30 N/a 18 20 22 30 60
20000 30 40 N/a 20 22 24 40 70
35000 40 50 N/a N/a 24 26 60 90
a本表中所规定的泄漏电流值仅适用于绝缘手套,对复合绝缘手套另有规定。
注1:N/a表示无适用值。
注2:在正常使用时,其泄漏电流值会比试验值要小,因为试验时试品与水的接触面积比在进行带电作业时的接触面积大,并且验证试验电压比较大使用电压要高。
注3:对于预防性试验(手套没有经过预湿处理),泄漏电流规定值应相应降低2mA。

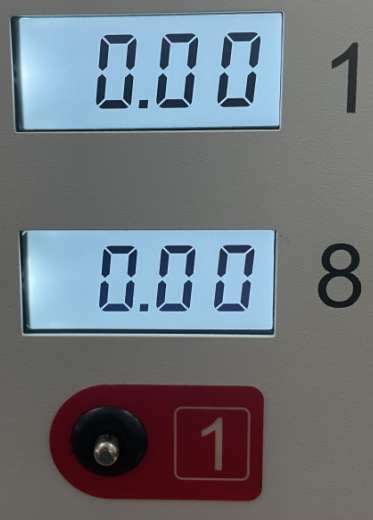

2.3泄露电流显示
每一路的泄露电流通过采样板采集后,通过4位LED液晶显示,LED液晶显示范围:“0.00~99.00”mA

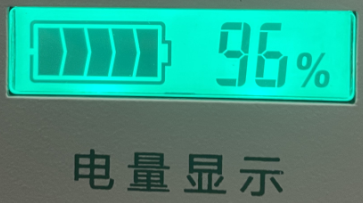

2.4电量显示
高压泄露电流及脱口机构供电采用直流12V锂电池供电,锂电池采用LED百分比显示形式显示。



三、绝缘靴手套试验支架操作说明
3.1   用导线将接地端与试验室的地线可靠连接。
3.2   高压试验变压器的高压输出端接在侧面红色端子高压输入端。
3.3  绝缘靴的安装:大的不锈钢托盘放在地上,用自来水(使其导电)放在不锈钢托盘上,将绝缘靴浸在水上,绝缘靴内倒入适量钢珠(铺满靴底,其高度不小于15mm),把铁链放入鞋内并接触到钢珠。
3.4  绝缘手套的安装:将底部导电的塑料桶放在托盘上,桶内装入约半桶电阻率不大于100Ω·m的水(一般用自然水即可),在被试手套内注入相同的水,然后将手套浸入塑料桶中,使手套内外水平面呈相同高度,手套应有90mm的露出水面部分,这一部分应该擦干,把铁链放入手套中,使其浸入手套内的水中。

四、高压泄露电流脱扣机构
4.1  本部分的主要功能是当电流大于试品设定泄漏(一般在15mA)电流或击穿时链条会自动动脱落,方便判断不合格试品.
4.2  分断脱扣控制器上使用12V锂电池供电,当泄漏电流大于设定电流值时内部电路驱动电磁铁动作,弹簧随之脱落,自动拉开距离从而断开高压,由此判断不合格试品。

五、蓄电池的维护
使用中,绝缘鞋手套支架的电池电压指示低压5%以下时应停止工作,及时充电,避免锂电池放电过度而损坏。电池,长时间不用,应1-2个月对其进行一次充电,以延长其寿命。

六、充电说明
绝缘鞋手套支架在高压试验前需充电。用充电器插到试验机充电插口中,通过锂电池充电适配器,接入AC220V电即可为电池充电,电池充满时充电器“充满”绿色指示灯亮。一般充电需2-8小时。电池长时间不用,应1-2个月对其进行一次充放电。

七、仪器校准
本厂仪器出厂时已经进行校准,如电流有误差请接入标准电流,进行校准,电压直接用高压分压器校准。

八、绝缘靴试验方法
8.1 常用绝缘靴试验
绝缘靴预防性试验的电压是15kV,保持1分钟,泄漏电流不大于7.5mA者为合格。该7.5mA判定值是固定的。放好绝缘靴后请直接按操作界面进行试验。
8.2 其它试验
其它试验时,试验方法同上,仅在电压和泄漏电流两个参数上有区别:试验电压可根据用户需要自定,保持1分钟,泄漏电流机器设定不大于10mA者为合格,用户可根据具体情况自行判定(或参照附录的国标)。

九、绝缘手套试验方法
9.1 低压型绝缘手套试验:
低压型绝缘手套预防性试验的电压是2.5kV,保持1分钟,泄漏电流不大于2.5mA者为合格。该2.5mA判定值是固定的 默认的值是2.5mA。安装试件后直接按试验机上的操作界面试验。
9.2 高压型绝缘手套试验
该试验的方法同7.1,仅在电压和泄漏电流两个参数上有区别:高压型绝缘手套预防性试验的电压是8kV,保持1分钟,泄漏电流不大于9mA者为合格。
