架空线路接地故障定位仪

执行标准:GB 50545-2010

  1. 不用爬杆,通过检测器即可在地面确定接地故障点
  2. 探测器的屏幕上显示导线中电流波形,更直观,减少误判
  3. S信号源单片机控制80Hz恒流输出,巡查APP助手,远程智能检测
Reke1026架空线路接地故障定位仪采用低频交流定位方法。其中:低频交流信号,电流为120mA,频率80Hz。定位原理是:线路出现单相接地故障以后,停电在离线状态下向故障相注入交流信号,检测人员手持信号探测器用二分法沿故障线路进行地面巡测,直到找到故障为止,一般4次即可找到故障点。当测得线路有电流时,说明故障点在测量点的下游,若无电流,说明故障点在测量点的上游。在故障点前后探测器的波形指示有明显的大幅度变化,根据指示器的明显变化判断故障点所在。

热线电话

139 7156 6988

手机:139 7156 6988

微信:同手机号

架空路线故障定位仪服务线路接地故障巡查装置电缆接地故障定位仪架空线接地故障定位仪电缆故障综合分析仪电缆接地故障查找仪联系电话产品检测证书检测证书客户案例客户案例2售后服务企业证书公司 介绍联系电话

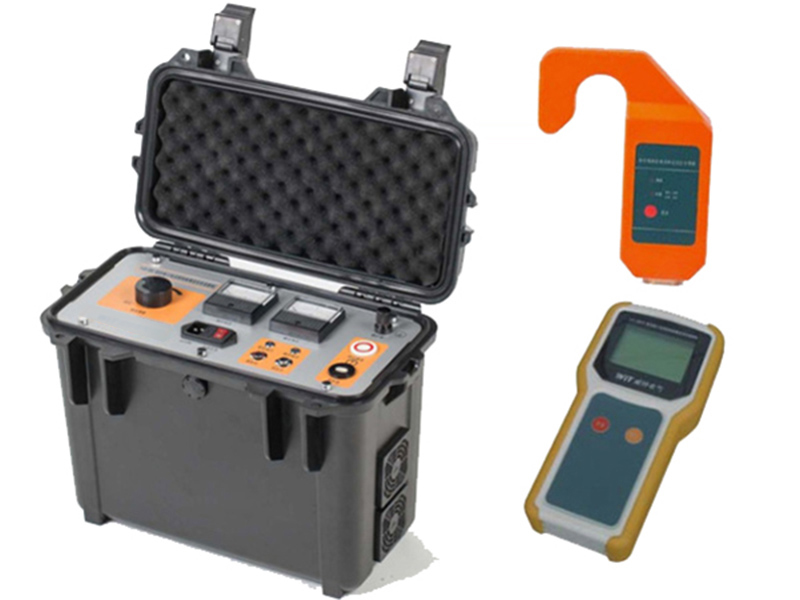

  Reke1026架空线路接地故障定位仪用于配电网单相接地故障定位。配电网单相接地故障定位仪是在35kV及以下电力线路出现单相接地故障后,在地面快速查找故障点,确定故障点的具体位置的仪器。

  Reke1026架空线路接地故障定位仪采用低频交流定位方法。其中:低频交流信号,电流为120mA,频率80Hz。定位原理是:线路出现单相接地故障以后,停电在离线状态下向故障相注入交流信号,检测人员手持信号探测器用二分法沿故障线路进行地面巡测,直到找到故障为止,一般4次即可找到故障点。当测得线路有电流时,说明故障点在测量点的下游,若无电流,说明故障点在测量点的上游。在故障点前后探测器的波形指示有明显的大幅度变化,根据指示器的明显变化判断故障点所在。

  不用爬杆,通过检测器即可在地面确定接地故障点。

  实现快速有效故障定位。

  信号源,采用脉宽调制技术,实现恒流输出,保证无论在多大的接地电阻下电流维持在120mA。

  信号源单片机控制80Hz恒流输出,是S信号注入法的重大改进。S信号注入法是220Hz,导线对地电容对定位影响很大。采用80Hz减少了导线对地电容的影响。

  探测器,基于波形显示的探测器,在探测器的屏幕上显示导线中电流波形,更直观,减少误判。

  探测器灵敏度增加5倍,信号源输出电流减少至120mA。

  探测器灵敏度增加,信号源发送功率减少,导致机箱体积减少。

  采用12864液晶显示器显示线路电流、波形、频率。

  汉字菜单,操作简单,不需要按其他设置,即本装置是智能自动工作。

  不用220V交流供电,机箱内配备了10Ah锂电池保证信号源工作,只需打开开关信号源就能自动工作。

  实现接地电阻大于50k的故障定位。


 主机输入电压:DC60V,10Ah

  输出电流:120 mA

  输出电压: AC3000V

  输出频率:80Hz

  探测器供电电压:9V,供电电流46 mA

  架空线地面检测距离:15 m ~ 30 m

  地下电缆:≤2 m

  外 形 尺 寸:559×355×239

  主机重量:23kg,探测器重量:0.7 kg
