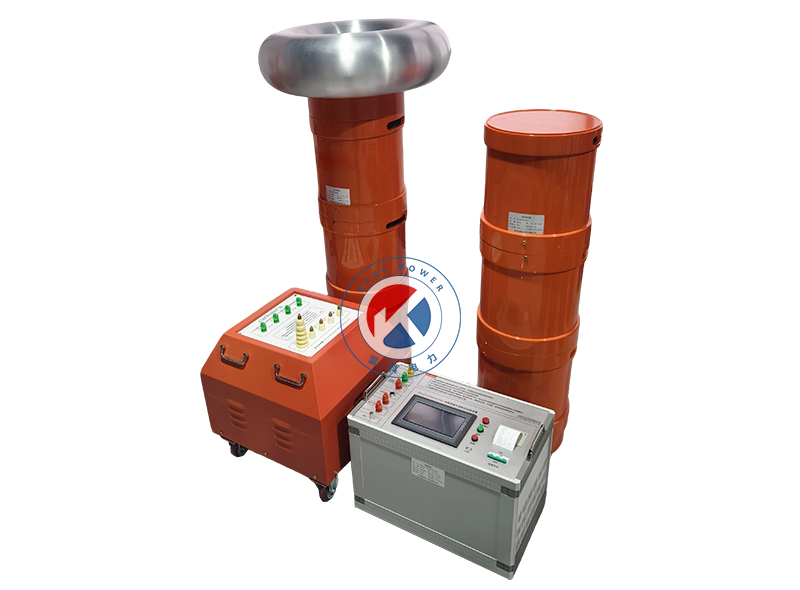

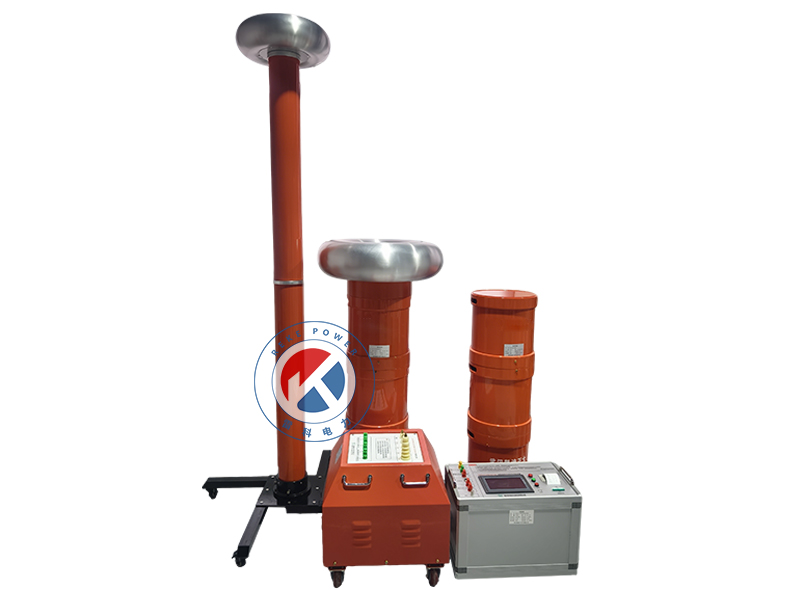

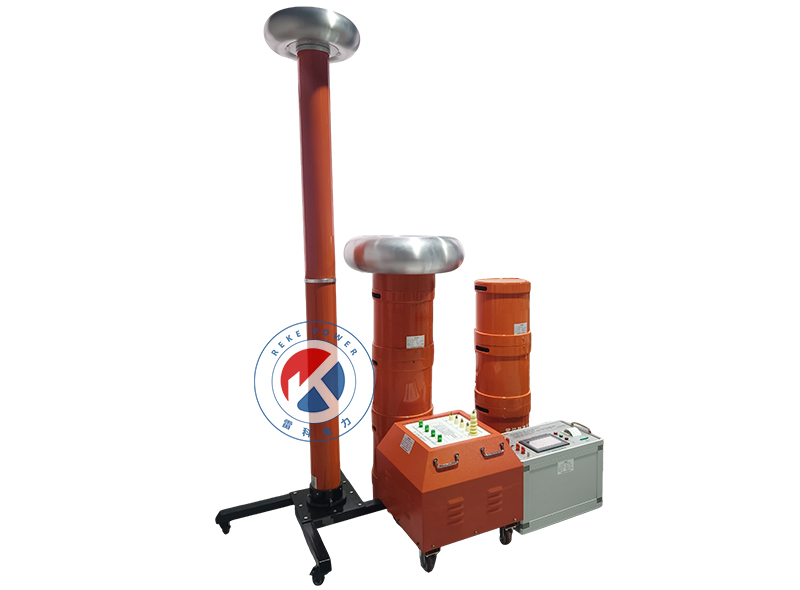

REKE-串联谐振耐压试验装置

技术指标

　　1、额定电压

　　45kV---满足10kV电缆的交流耐压试验;工作频率：30-300Hz,

　　试验电压不超过22kV,试验时间5min;

　　90kV---满足35kV电缆的交流耐压试验;工作频率：30-300Hz,

　　试验电压不超过52kV,试验时间60min;

　　135kV---满足110kV电缆的交流耐压试验;工作频率：30-300Hz,

　　试验电压不超过128kV,试验时间60min;

　　270kV---满足110kV以下电压等级GIS，开关等变电站设备的交流耐压试验;工作频率：30-300Hz,试验电压不超过265kV,试验时间1min;

　　180kV---满足110kV/63000kVA主变的交流耐压试验;工作频率：45-65Hz,试验电压不超过160kV,试验时间1min;

　　2、输出电压波形畸变率：<1.0%

　　3、允许连续工作时间：额定条件下一次性工作60分钟;

　　4、装置自身品质因数：Q≥30(f=45Hz)

　　5、装置输出波形：正弦波

　　6、输入电源：三相380V或单相220V

　　7、频率调节范围：30Hz～300Hz

　　8、系统测量精度：1.0%

　　9、装置具有过压、过流、零位启动等保护功能

设备主要配置及技术参数说明

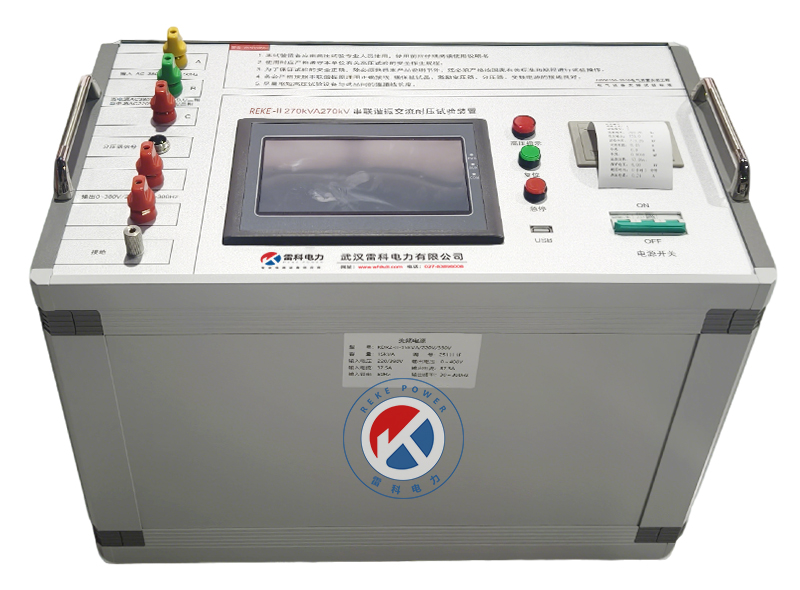

　　1.变频电源一台

　　额定功率：15kW;

　　输入电压：三相 380V或单相220V±5% 50Hz

　　输出电压：0～400V可调

　　输出电压频率：30～300Hz

　　0.1Hz步进可调

　　频率不稳定度≤0.02%

　　输出电流：0～37.5A

　　2.高压电抗器(共六台)

　　额定容量：45kVA

　　额定工作电压：45kV

　　额定工作电流：1A

　　额定电感量：90H

　　连续工作时间：60min

　　温 升：小于65k

　　工作频率：30~300Hz

　　3.激励变压器(一台)

　　额定容量：15kVA

　　输入电压：400V

　　输出电压：4/8/16kV

　　输出电流：3.75/1.875/0.9375A

　　4.电容分压器(一套)

　　自身电容量：500pF

　　额定电压：270kV

　　工作频率：30～300Hz

　　不确定度：1.5%

　　额定电压: 270kV/500pF

　　5.测试线及附件壹套
