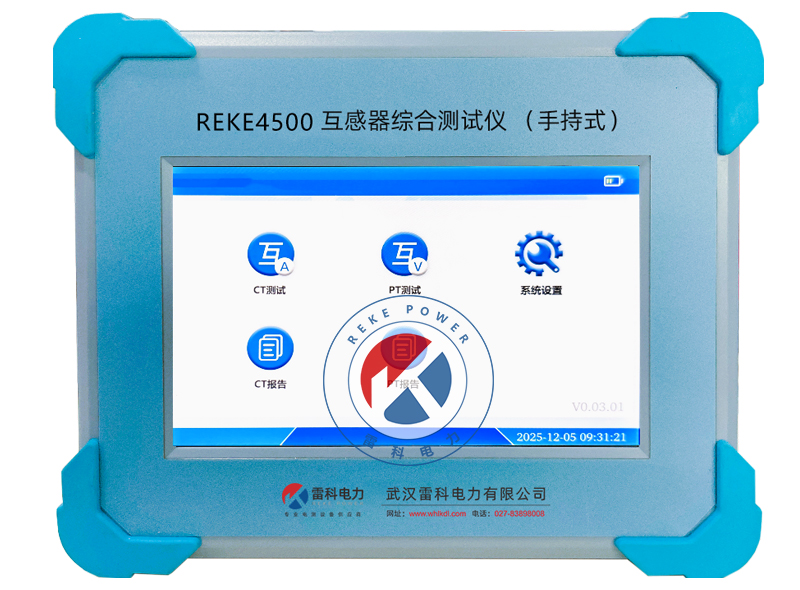

REKE-4500 便携式互感器综合测试仪

一、产品功能

　　REKE-4500 便携式互感器综合测试仪采用直流法与电压法相结合的技术，可以对电流互感器(以下简称“CT”)变比、极性、伏安特性、误差曲线、直阻、负载阻抗等项目进行准确测试，最高测试变比高达10000/1，最高伏安特性拐点电压高达 5000V，精度最高达 0.05%。该测试仪还能完成电压互感器(以下简称“PT”)变比、极性、直阻以及伏安特性测试。产品广泛应用于变电站、发电厂、试验室及互感器制造厂等场景。

　　REKE-4500 便携式互感器综合测试仪体积小、重量轻，采用触摸屏控制，操作简单，携带方便，能有效简化互感器的试验流程，降低班组工作负担，提升班组工作效率及运维检修能力，推动和实现电力运检工作提质增效。

　　REKE-4500 便携式互感器综合测试仪：CT 测试

　　变比、极性、快速变比、匝比、匝比误差、比差、角差、二次直阻、负载阻抗、励磁特性、5%&10%误差曲线、额定负荷Kalf计算、实际负荷 Kalf 计算、拐点 V-I、剩磁系数 Kr、二次时间常数 Ts、不饱和电感Lm、饱和电感 Ls、仪表保安系数 FS、准确限值系数 ALF、复合误差、二次极限感应电动势、暂态面积系数 Ktd、对称短路电流倍数、峰瞬误差、评估。

　　REKE-4500 便携式互感器综合测试仪：PT 测试

　　变比、极性、励磁特性、直阻

二、

　　1、采用手持式设计，可充电蓄电池供电，一次充电工作时间大于 8 小时;仪器体积小、重量轻，现场使用、携带方便。

　　2、仪器采用多点直流法原理测试 CT 二次绕组伏安特性，可以测试拐点电压高达 5000V 的 CT，突破了传统工频法的局限性，且励磁特性测试速度极快;测试方法完全符合 GB/T 20840.2-2014 《互感器 第 2 部分：电流互感器的补充技术要求》

　　3、伏安特性测试时，仪器自动记录拐点电压/电流、5%&10%误差数据并绘制成曲线;并自动计算准确限值系数(ALF)、仪表保安系数(FS)、二次时间常数(Ts)、剩磁系数(Kr)、励磁电感、剩磁、饱和及不饱和电感等电流互感器参数。

　　4、仪器采用电压法测试 CT 变比，可精确测量比差与角差，比差测量精度最高可达±0.05%，角差测量精度最高可达±3min;CT 变比测量范围 1~10000，彻底解决传统电流法无法做套管 CT、GIS CT 的问题;测试方法完全符合 GB/T 20840.2-2014 《互感器 第 2 部分：电流互感器的补充技术要求》

　　5、仪器可用于各种类型 CT，包括计量型、测量型、保护型(含 TP级)CT 的励磁、变比、极性、二次绕组电阻、负载阻抗、比差以及角差等稳态或暂态特性测试;测试结束时，自动对 CT 进行退磁处理。

　　6、内置蓝牙通信模块，支持按照电气设备数字化测试仪器数据与通信技术规范、停电试验仪器数据规范数据格式，将测试数据自动上传至数字化终端。

　　7、仪器采用 7寸高分辨率彩色液晶屏操作控制，全中文彩色图形界面，具备友好的人机交互。

　　8、仪器具备 CT 一键自动测试功能，支持按测试项目组合，一键自动完成所选的测试项目;支持测试结果的保存与 U 盘导出，提高测试报告编写的效率。

　　9、仪器具有 PT 的极性、变比、直阻、伏安特性测试功能。
