串级工频耐压试验装置与普通工频耐压试验装置的区别

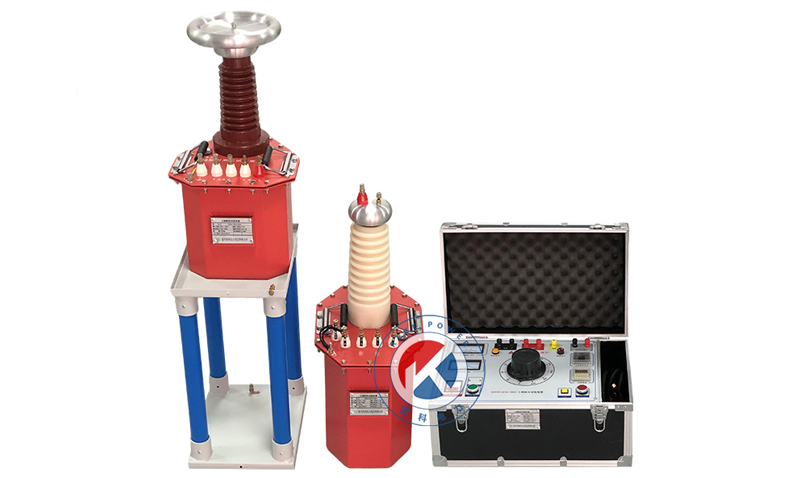

武汉雷科电力REKE-6kVA100kV串激工频耐压试验装置是轻型高压试验变压器的配套设备。其性能优、功能多，体积小，重量轻，使用可靠，外形美观，操作维修方便。

串级工频耐压试验装置特点
以两台变压器串级为例。第一台变压器（I）的高压绕组尾端（X端）接地，其首端（A端）不仅作为第一级的高压输出，同时还为第二台变压器（II）的原边（低压绕组）供电。第二台变压器（II）的高压绕组尾端（X端）与第一台的高压首端（A端）相连，其高压首端（A端）对地的电压就是两级变压器输出电压的叠加（U1 + U2）。REKE-6kVA/100kV就是通过这种方式，用两台50kV的变压器串联获得了100kV的高电压。

串级工频耐压试验装置
实现方式：多台变压器高压绕组串联，电压善加。
电压等级：高。轻松实现100kV及以上电压，优势领域.
体积与重量：小而轻(相对其输出电压)。采用模块化，分体设计，便于移动和现场作业。
便携性与灵活性：高。可拆卸，适合野外、现场试验。可根据需要增减串级数量。
成本：对于高电压等级，成本更低。利用标准化单元组合，性价比高。
效率与容量利用率：稍低。由于存在励磁电流看加和磁耦合效率问题，整套装置的额定容量会小于各单元容量之和(总容量 ≈ 单元容量 x 台数 x利用系数)
应用场景：高电压、需移动的现场预防性试验、交接试验、设备检修。

普通单体式工频耐压试验装置
实现方式：单台变压器实现全部电压和容量。
电压等级：相对较低。通常用于35kv、50kv、100kV及以下更高电压等级制造困难。
体积与重量：大而重。随着电压升高，其体积和重量呈指数级增长，移动极其不便。
便携性与灵活性：低。一般为一体式或固定安装，主要适用于实验室、固定车间。
成本：对于低电压等级，结构简单，可能有成本优势。但高电压等级下成本急剧上升。
效率与容量利用率：高。单台设计，无中间耦合损耗，容量利用率100%。
应用场景：中低电压、[固定场所的出厂试验、实验室研究。
