RekeB-II全自动变比组别测试仪的概述及面板介绍

发布时间:2021-09-24 09:37:15来源:雷科电力网址:www.whlkdl.com

  RekeB-II全自动变比组别测试仪。根据IEC及国家有关标准规定,在电力变压器生产、用户交接和检修试验过程中,变压器变比试验是必做的项目,这样可有效监督变压器产品出厂及使用过程中的质量,防止变压器匝间短路,开路,连接错误,调压开关内部故障或接触故障。功能完备,数据稳定可靠,测试速度大大提高。适应各种大中小型变压器变比测试的需要。

  RekeB-II全自动变比组别测试仪用变比组别测试仪测量变压器的变比,操作过程繁琐,测量范围狭窄,已经不适应现代测量的快节奏、高效率的要求。为此,我公司采用现代电子技术,研制出了新一代全自动变比组别测试仪。它体积小,重量轻,精度高,稳定性好。它采用了大屏幕汉字显示、菜单操作,界面友好。变比组别可一次测完。该仪器是电力工业部门的理想测试仪器。

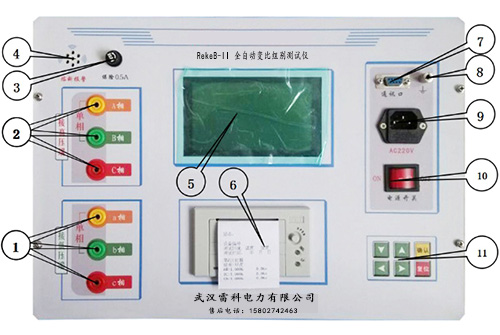

  RekeB-II全自动变比组别测试仪的面板介绍

  1、低压端:接黑色外皮四芯电缆插头,电缆的黄、绿、红、三色测试夹对应接被测变压器低电压侧的a、b、c、三相和中性点。

  2、高压端:接红色外皮四芯电缆插头,电缆的黄、绿、红、三色测试夹,对应接被测变压器高电压侧的A、B、C三相和中性点。

  3、保险管:标配0.5A保险管。

  4、断溶报警:操作时接线不正确及负荷超载报警提醒。

  5、显示屏:240×64点阵液晶,带LED背光,显示操作菜单和测试结果。

  6、打印机:快速打印测量数据,进行实时储存。

  7、通讯接口:RS232通讯接口,可与PC机相互连接。

  8、保护接地柱:实验时,必须通过接地线接地。

  9、电源座:供电电源输入口,交流220V±10%,50Hz,带保险仓,标配0.5A保险管。

  10、电源开关:整机电源的开启和关闭。

  11、按键操作:上、下、左、右四个方向键,确认、复位。用来选择菜单和修改选项。
