雷科电力配电变压器铜铝材质判别测试仪功能与特点

发布时间:2022-05-23 09:21:50来源:雷科电力网址:www.whlkdl.com

雷科电力配电变压器铜铝材质判别测试仪功能与特点

功能与特点
1. 绕组材质判定: 仪器集成了绕组铜铝材质分析诊断系统,采用无损测试法,通过综合变压器变比数 据和变压器的本体外观数据,建立了影响变压器线圈材质的概率分布模型,并根据 变压器容量、高低压线圈匝比、包高、包厚等测量值,计算出线圈铜铝参量、从而 准确分析判定变压器绕组铜、铝材质。
2.容量的测量: 仪器内置可充电锂电池,内置三相纯正弦波逆变电源,输出电压自动调节,具有软 启、软停、过流、低压保护功能,无需任何外部电源可实现配电变压器容量的测量 和型号的判断,同时显示变压器阻抗电压和折算到额定温度、额定电流下的负载损 耗。
3. 直流电阻测试: 集成了中小型变压器和电压互感器的直流电阻测量,采用全新电源技术,电流档位 多,测量范围宽,测量速度快,可根据负载自动选择电流,测量精度更高。
4. 负载损耗测量: 显示三相电压、三相电流、三相功率,自动计算出变压器的阻抗电压百分比,折算 - 1 -
到额定温度、额定电流下的负载损耗,自动判断出油浸式或干式配电变压器的铁芯 型号,测试过程中具有报警自适应提示功能,方便现场用户使用。
5. 空载损耗测量: 仪器显示三相电压、三相电流、三相功率,自动计算出变压器的空载电流折算到额 定电压下且进行了波形畸变校正的空载损耗,并显示油浸式或干式配电变压器铁芯 的型号。
6. 单相电源实现三相变压器空载、负载损耗测量: 可用于检查变压器单相的缺陷或用于现场无三相电的情况。仪器可记录三次单相测 量的数据,并可根据变压器不同的联结方式计算出变压器的空载电流、空载损耗、 阻抗电压和负载损耗。
7. 在仪器允许的测量范围可直接测量,超出测量范围可外接电压、电流互感器,仪器可 设置外接电压、电流互感器的变比,直接显示施加的电压、电流的值。

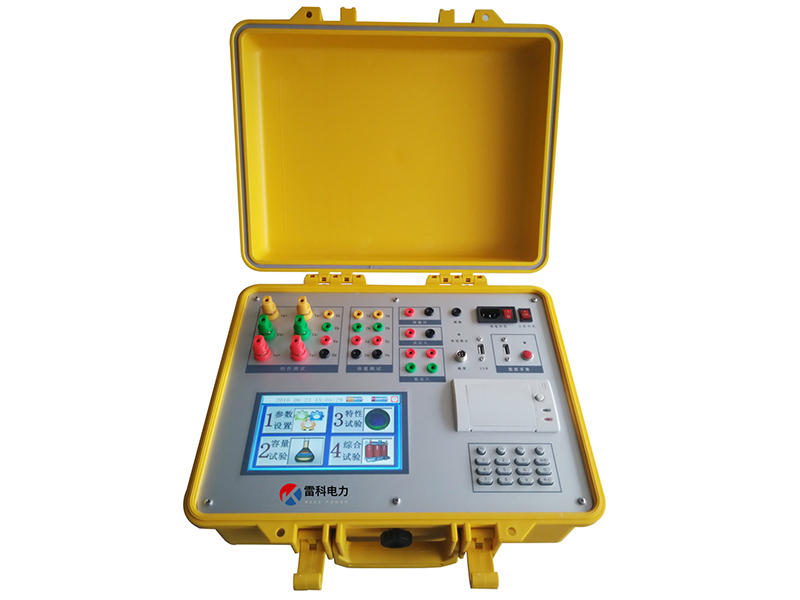

变压器铜铝材质判别测试仪

8. 变比、匝比测量:通过已知辅助绕组、快速准确测量变压器变比及匝比。
9 .采用 7.0 英寸,800*480 分辨率、1200 超高亮度、宽温、宽视角、阳光下清晰可视的 全触控型工业级彩色液晶屏。
10. 交直流两用,锂电池供电或者 220V 交流充电器供电自适应。
11. 智能充放电管理,剩余电量显示,低电量语音报警,背光自动调节,节省电池电量。
12. 不掉电时钟和日期显示;数据存储方式分为本机存储和优盘存储,其中本机存储可 存储测试数据 1000 条,并且本机存储可转存至优盘;可直接在电脑上编辑打印。
13. 微型嵌入式热敏打印功能,快速、无声。
14. 智能人机交互界面:具有完善电子帮助,各项操作均有接线图和文字描述,操作直 观简单,
15. 智能语音助手提示功能,实时监测测试过程出现的异常情况,并发出语音提示,以 便用户准确、快速做出调整。
16. 具有特制现场低压短接线,无需螺丝和扳手,可牢固短接被测变压器接线柱,方便 现场测试。
17. 内部可集成蓝牙通讯模块、WIFI 热点模块,可与手机或平板电脑联接通讯、通过专 用 APP 软件对仪器进行操作、下载测试数据等。
18. 体积小、重量轻,方便携带使用。
