局放耐压试验系统组成及特点

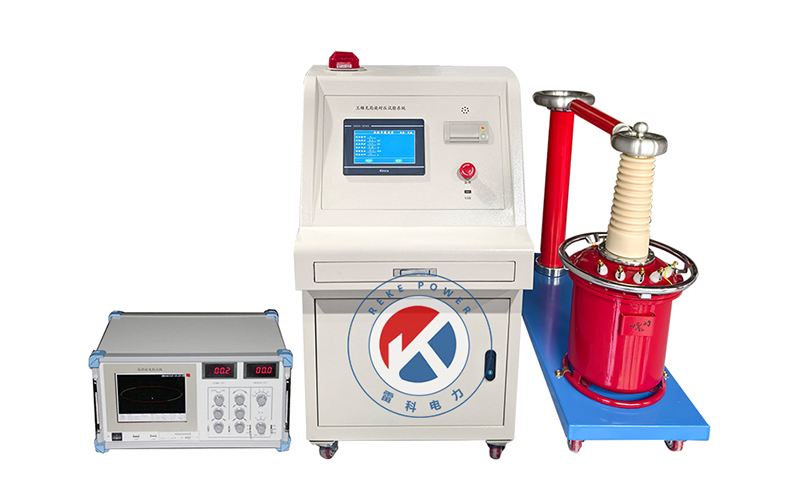

  武汉雷科电力局放试验系统由局放试验变压器、控制电源、隔离滤波器、耦合电容器、保护电阻和局部放电检测仪组成，具有以下显著特点（以10kVA/50kV例）：

  高精度与低局放量：整套系统采用特殊结构及精密工艺，局放量控制在极低范围，100%额定电压下不大于5pC，80%额定电压下小于3pC。

  多功能集成：隔离变压器与滤波装置一体化设计，有效摒除电源中的杂波及干扰。
  广泛适用性：适用于现场和试验室环境，可对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。
  标准化设计：严格执行多项国家标准和行业标准，包括GB50150-2006、DL/T849.6～2004等十余项标准规范。

  局放试验变压器
  结构工艺：采用环氧桶壳SF6气体绝缘，特殊"双层密封方式"保证使用寿命不低于15年
  电压精度＜AC 1.0%
  波形畸变率≤5%
  系统噪声水平≤65dB
  介质损耗≤0.5%
  保护功能：原副边均采用过电流继电器保护，确保安全
  环境适应性：户内使用，绕组温升小于65K，油面温升小于55K

  调压控制箱
  操作安全：具备零位启动、过流保护、击穿保护、紧急按钮等多重保护
  控制精确：电压连续可调，配有电压电流表指示
  自动化功能：时间继电器控制并报警，耐压计时功能
  人机交互：设有警铃、门连锁、升降压功能按钮

  局放隔离滤波变压器
  抗干扰能力：滤波电抗器品质因数＞70
  衰减特性‌
  40kHz-100kHz＞40dB
  100kHz-1MHz＞50dB
  背景噪声低：局部放电背景水平≤5pC

  局放耦合电容器
  多功能设计：自带分压功能，标称分压比1000:1
  高精度：精度0.5级，测量精度≤±1%
  低损耗：介质损耗＜0.2%

  局放保护电阻
  耐压性能：表面承受爬电150kV.d
  稳定性高：F级耐热等级，100%额定电流下连续运行电阻表面温度小于80K
  低局放：100%额定电压下＜3pC

  局部放电检测仪
  采用数字式液晶显示替代传统示波管
  解决了亮度低、寿命短的问题
  保持高灵敏度(最低0.02pC)的同时提升用户体验

  多功能测试能力
  可测试品电容量范围广(6pF～250µF)
  九种频带组合可选，满足不同测试需求
  支持椭圆、直线、正弦三种显示方式

  智能分析功能
  数字开窗技术避免干扰影响
  任意相位开窗，单窗/双窗可选
  椭圆150度旋转功能
  放电图谱定格保存和追溯功能

  精确测量系统
  放大器频带可调(低端10/20/40kHz，高端80/200/300kHz)
  粗调六档+细调≥20dB的增益调节
  3½LED数字表显示，误差<±5%
