实训新装备｜REKE‑GTU 系列局部放电教学模拟装置，赋能高压绝缘教学与科研实训

       局部放电，是高压电气设备绝缘劣化的 “预警信号”。开关柜、电力电缆、GIS 设备内部的绝缘缺陷，大多会以局部放电形式提前显现。 在高校教学、电力技能培训、科研试验中，很难直接利用真实故障设备开展实操实验。雷科电力REKE‑GTU 系列局部放电教学模拟装置，精准复刻开关柜、电缆、GIS 三大类高压设备典型绝缘缺陷，打造安全可控、可重复试验的局放实训平台。

三大型号，覆盖主流高压设备场景

REKE‑GTU 系列包含开关柜、电缆、GIS三款教学模拟装置，完整匹配电力教学与科研需求。

REKE‑GTU‑GK807 开关柜教学用局部放电模拟装置  针对高压开关柜设备仿真，高度还原开关柜内部各类绝缘缺陷。

　　可模拟：尖端放电、悬浮放电、气隙放电、颗粒放电、沿面放电等典型故障;

　　外部手柄切换放电模型，无需开盖，操作简单安全;

　　兼容 TEV 地电波、超声波 AE、特高频 UHF、高频 HFCT 多种检测手段;

　　一体化柜体结构，适配课堂演示、学生分组实操训练。

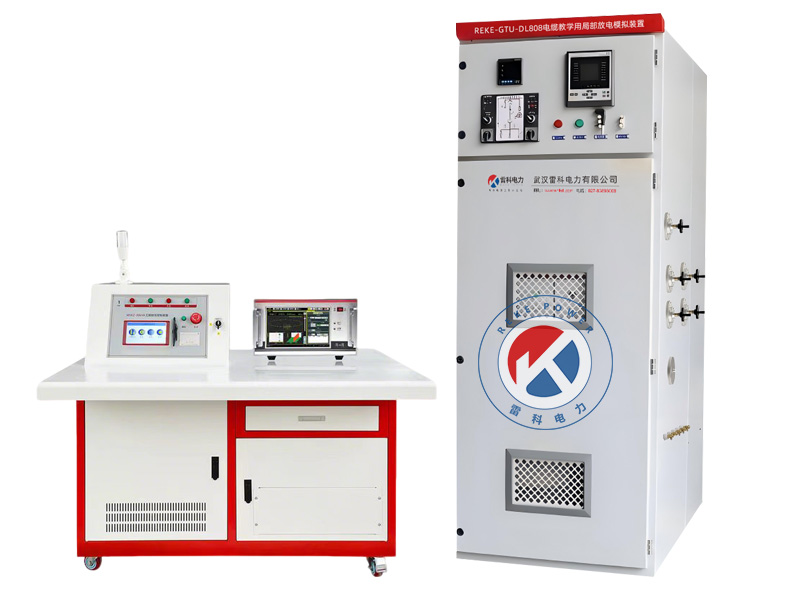

REKE‑GTU‑DL808 电缆教学用局部放电模拟装置

       聚焦电力电缆本体、终端、中间接头绝缘故障仿真。

　　复现电缆导体毛刺、接头松动、绝缘气泡、终端受潮等现场常见缺陷;

　　支持脉冲电流、特高频、超声波、高频电流法同步检测;

　　局放量精准可控，可调节放电强度、起熄电压，便于观察不同缺陷图谱特征，非常适合《高电压技术》课程教学实验。

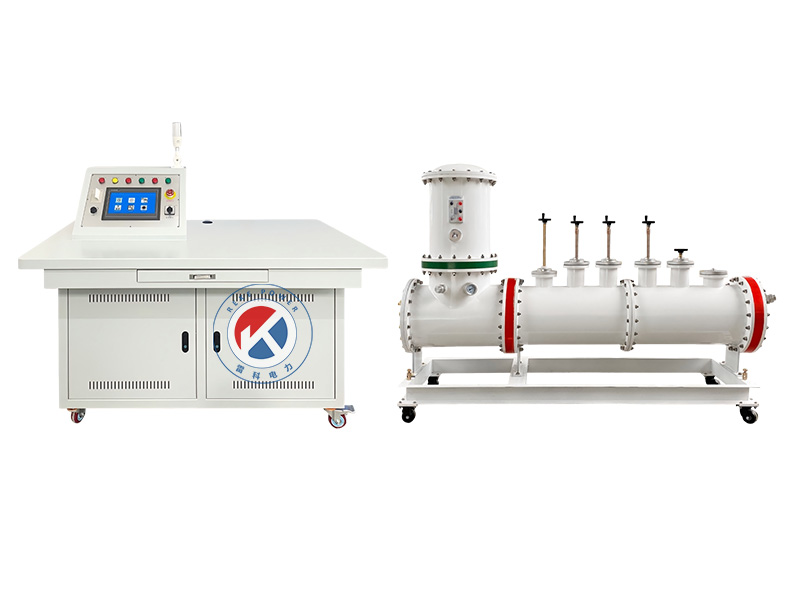

REKE‑GTU‑GIS 局部放电模拟系统

SF₆密闭罐体结构，低本底局放环境，仿真 GIS 组合电器内部缺陷。 密闭 SF₆气室，本底局放极低，放电波形特征清晰稳定; 复现 GIS 内部尖端、悬浮、金属颗粒、气隙缺陷; 可用于科研课题研究、局放检测仪器标定、电力单位运维人员技能考核培训。

核心产品优势

缺陷高度仿真，信号真实可信

✅ 真实物理缺陷模型，并非软件模拟，输出和现场设备一致的局放信号、PRPD 图谱，帮助学员真正读懂局放检测数据。

多检测方法兼容，一机多用

✅ 预留完整传感器接口，可对接市面绝大多数局放检测仪，完成超声波、特高频、地电波、脉冲电流法的对比验证试验。

安全防护到位，教学实训无忧

✅ 高压单元内置隔离，过压、过流、闪络快速跳闸多重保护;高压与操作区物理隔离，学生实操安全性高。支持手动 / 自动双模式升压。

放电灵活可控，可重复性强

✅ 放电类型一键切换，可调节起熄电压、放电幅值，试验可以反复开展，不受天气、环境干扰。

符合国标规范

✅ 满足 GB/T 7354‑2018《高电压试验技术 局部放电测量》、DL/T417‑2019 电力设备局部放电现场测量导则等标准要求，可用于教学、科研、仪器校验、人员考核多个场景。

主要技术共性参数

• 额定电压：最高 100kV；额定容量：5kVA
• 输入电源：AC220V±10% 50Hz
• 整机本底局放量≤3pC，低背景干扰
• 工作环境温度：‑10℃~50℃，适应实验室及培训现场
• 配置智能操作台，触控操作，状态实时显示
