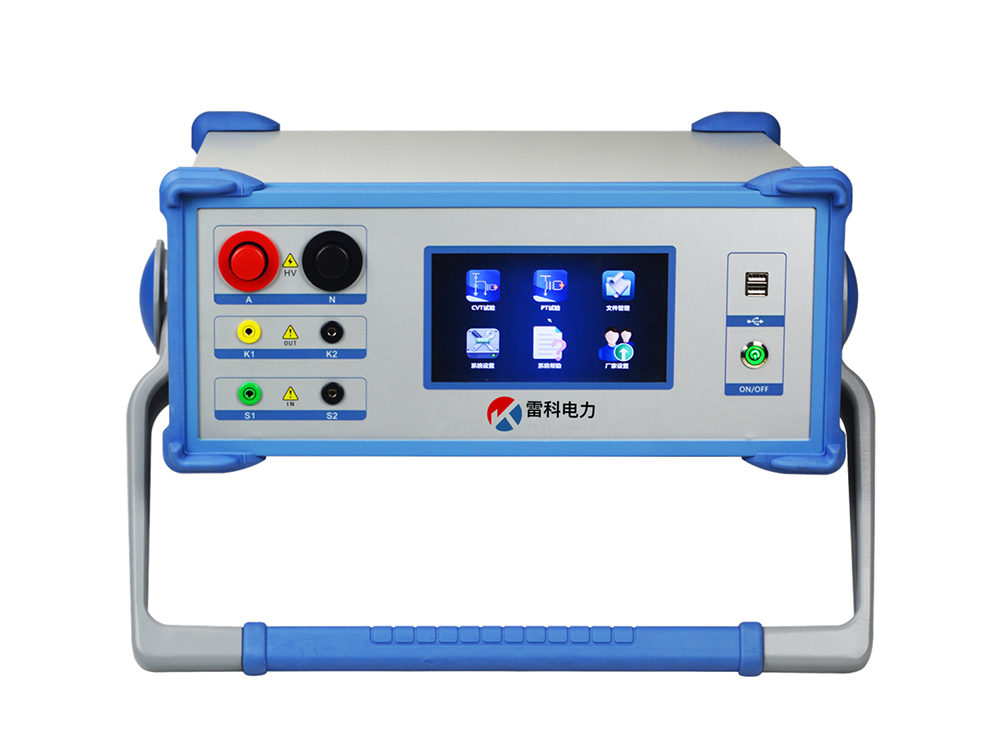

Reke200C电容式电压互感器分析仪

执行标准:GB 20840.3-2013,GB 20840.2-2014

  1. 能测试电压等级为6kV~800kV电磁式电压互感器
  2. 智能判断外部接线状况,提示接线错误、变比、极性错误等
  3. 测试等级可达到0.05级。测试过程中,最大产生不超过3kV的测试电压,保证现场测试的安全性。
单台仪器即可实现电容式PT(CVT)、电磁式PT的误差测试,无需谐振升压装置、标准电压互感器、负载箱、校验仪等设备,大大降低了现场校验误差的工作量。

热线电话

139 7156 6988

手机:139 7156 6988

微信:同手机号

  Reke200C电容式电压互感器分析仪是在传统基于调压器、升压器、串联谐振的互感器校验装置的基础上,听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型PT测试仪器。装置采用高性能DSP+FPGA以及ARM工控机、好的制造工艺,保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于高水平,是电力行业用于互感器的专业测试仪器。

  Reke200C电容式电压互感器分析仪主要技术特点

  单台仪器即可实现电容式PT(CVT)、电磁式PT的误差测试,无需谐振升压装置、标准电压互感器、负载箱、校验仪等设备,大大降低了现场校验误差的工作量。

  测试范围宽,能测试电压等级为6kV~800kV电磁式电压互感器。

  内部采用0.01级的标准电压互感器,采用测差法测试互感器的低压误差;利用变频测试技术得到工作区间的励磁特性曲线,结合低压实测的误差值用外推法分析出互感器整个工作量程的误差。仪器的测试等级可达到0.05级。测试过程中,小值产生不超过3kV的测试电压,保证现场测试的安全性。

  测试接线简单,操作简单易学,只需根据引导提示操作即可轻松完成互感器校验工作,大大提高了测试效率。

  具有智能判断外部接线状况,提示接线错误、变比、极性错误等。

  自动对测试数据进行化整,并判断是否超差,超差数据使用反色显示,对互感器的数据特性直观明了。

  大规模存贮器可存储现场测试数据多达10000条。

  采用铝型材机箱,具备良好的抗干扰性,并且保障现场高压试验时的操作人员安全和设备安全。

  采用高分辨率大尺寸8寸真彩色液晶显示,户外强光下清晰显示,带有触摸屏辅助操作,简单快捷。


测试用途 CVT、PT误差校验
输出 低压输出 0~120V 5Arms,12A(峰值) 600VA
  高压输出 0~3000V
PT变比
测量
精度 1~350 <0.03%
350~1100 <0.05%
>1100 <0.07%
相位
测量
精度 ±2min
  分辨率 0.1min
二次绕组电阻测量 范围 0~500Ω
  精度 0.5%±2mΩ
交流负载测量 范围 0~1000VA
  精度 0.5%±0.05VA
输入电源电压 AC220V±10%,50Hz
工作环境 温度:-10οC~50οC, 湿度:≤90%
尺寸、重量 尺寸365mm×290 mm×153mm 重量约18kg
