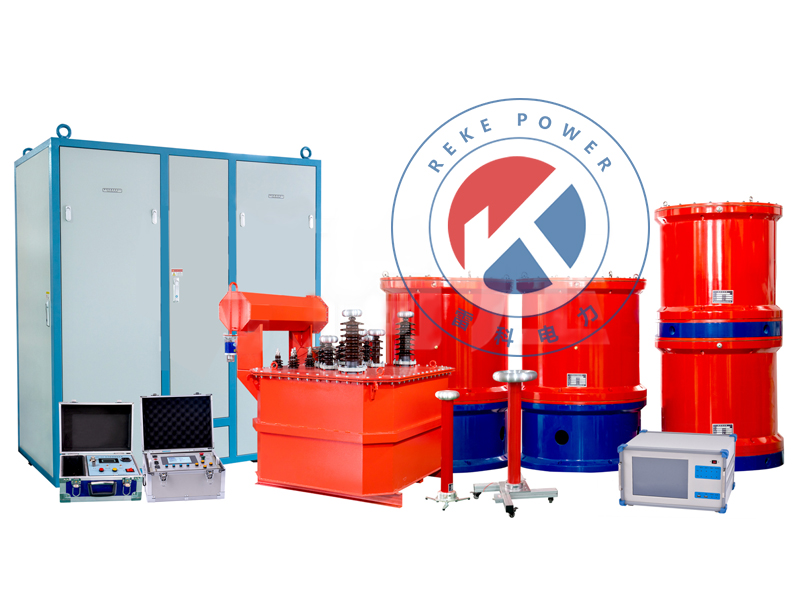

REKE-150kW局部放电试验系统

　 主要功能及其技术特点：
1、装置具有过压、过流、零位启动、系统失谐 (闪络) 等保护功能，过压过流保护值可以 根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。
2、整个装置单件重量很轻，便于现场使用。
3、装置具有三种工作模式：全自动模式、手动模式、 自动调谐手动升压模式；方便用户根 据现场情况灵活选择，提高试验速度。
4、能存储和异地打印数据，存入的数据编号是数字，方便用户识别和查找。
5、装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择， 同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。
6、采用DSP 平台技术，可根据用户需要增减功能和升级，人机交换界面更为人性化。
7、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压 和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此试验所需的电源 功率只有试验容量的 1/Q。
8、设备的重量和体积大大减少。串联谐振装置中，省去了笨重的大功率调压装置和普通的 大功率工频试验变压器，而且，谐振激磁电源只需试验容量的 1/Q，使得系统重量和体积大 大减少，一般为普通试验装置的 1/10-1/30。
9、有效改善输出电压波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获 得很好的正弦波形，有效防止了谐波峰值对试品的误击穿。
10、防止大的短路电流烧伤故障点。在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的 1/Q，而用并联谐振或者试验变压器做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。串联谐振能 有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。
11、不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪络电压前断开电源，这种 电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且不会出现任何恢复过电压。

主要技术参数：
1. 变频电源额定容量：150kW
2、额定工作输入电源：380V±15% (三相)；50Hz；
3、输出电压波形为正弦波：波形畸变率≤1.0％
4、输出频率可调范围：30~300Hz，频率在设定范围内调节时，电压恒定输出
5、输出频率分辨率：0.01Hz
6、输出频率不稳定度： ≤0.05％
7、系统局部放电量： ≤10pC
8、系统允许运行时间：额定容量下允许运行时间≥60min
9、绝缘水平：  1.2 倍额定电压下耐压 1min。
10、噪音水平： ≤80dB

系统配置参数：
一、无局放变频电源柜 REKE-150kW     1台
1、最大输出功率：150kW（有功功率）；
2、输入电源：三相AC380V±10%50Hz；
3、额定输出电压：单相0～350V可调；
4、输出相数：单相
5、输出电压波形：标准正弦波；
6、波形畸变率 <1%；
7、输出电压不稳定度：＜1％（输入电压不稳度在五分钟内小于2%）
8、额定输出电流：428A；
9、输出频率范围：30～300Hz；
10、频率调节灵敏度：≤0.1Hz；
11、频率不稳定度：≤0.05％；
12、局部放电量：<10pc；
13、工作方式：变频电源允许运行时间：额定输出功率下允许运行180min；
14、并机功能：可与同型号变频电源并联输出使用
15、允许温升：在额定负载下，连续工作180min，出风口温升≤25K；
16、噪音水平：≤85dB；
17、绝缘水平：输入、输出端子对地（或外壳）≥3kV/AC/1min
18、冷却方式：强迫风冷；
19、尺寸及重量：1800*800*1500mm3；约1.1T 。


　
