智能匝间耐压测试仪：电机绝缘卫士

　　在电力设备制造与运维领域，绕组匝间绝缘性能是衡量电机、变压器等核心装备可靠性的关键技术指标。据统计，因绕组匝间绝缘损伤导致的设备故障占比高达30%以上，轻则引发局部过热、效率衰减，重则造成短路烧毁甚至重大安全事故。传统检测手段存在精度不足、操作风险高、适配性有限等问题，难以满足现代工业对高可靠性电气设备的需求。

　　REKE2845kV智能匝间耐压测试仪作为国内自主研发的高端检测设备，以国际技术为基准，聚焦匝间绝缘缺陷精准诊断，为电气设备全生命周期质量管控提供了系统性解决方案。

一、产品定位与适用范围

　　REKE2845kV智能匝间耐压测试仪是针对额定电压15000V及以下以下交直流电机线圈及整机匝间绝缘冲击耐电压试验。其核心使命是通过冲击耐压试验技术，定量评估绕组匝间绝缘性能，覆盖电机制造、变压器生产、电力设备运维及故障检修等全场景，是保障电气设备“绝缘健康”的核心装备。

二、核心技术优势：安全、精准、高效的工业级设计

　　(一)多重安全防护体系，构筑操作“零风险”屏障

　　电气检测的本质是对“高压”与“绝缘”的精准控制。REKE2845kV智能匝间耐压测试仪以“本质安全”为设计理念，构建了覆盖操作全流程的防护机制：

　　双触发联锁控制：高压回路设有启动按钮和脚踏开关双重保险电路，操作更安全可靠，从物理层面杜绝误操作风险;

　　接地保护强制联动：仪器内置接地保护功能，未可靠接地时高压回路自动闭锁，符合GB/T 16895.1-2016电气安全标准;

　　物理隔离与可视化监控：高压输出回路采用独立隔离设计，配套LED数显实时显示电压值;100kV耐冲击硅橡胶高压线与大尺寸弹性夹具的组合，确保被测体接触可靠，降低拉弧风险;

　　安全护栏联动机制(可选配)：仪器可配安全护栏控制开关，安全护栏打开时，高压自动切断

　　(二)智能波形分析技术，实现缺陷“毫米级”判别

　　传统检测依赖人工经验判读波形，易受主观因素影响。REKE2845kV智能匝间耐压测试仪创新融合“硬件采集+软件分析、处理”，制作成报表格式，保存、打印。

　　(三)高性能指标体系，适配全场景检测需求

　　针对大容量电机、低感线圈等复杂工况，REKE2845kV智能匝间耐压测试仪在技术参数上达到国际同类产品水平：

　　输出能力强劲：较大输出能量101J，峰值电压0~45kVP连续可调(精度±5%)，可有效激发低感绕组的潜在缺陷;

　　波形参数合规：波前时间稳定在200ns左右(容差±0.3/-0.1µs)，严格符合GB/T 13501-2008《电机用埋置式热电阻》等国家标准;

　　(四)人性化工业设计，提升现场作业效率

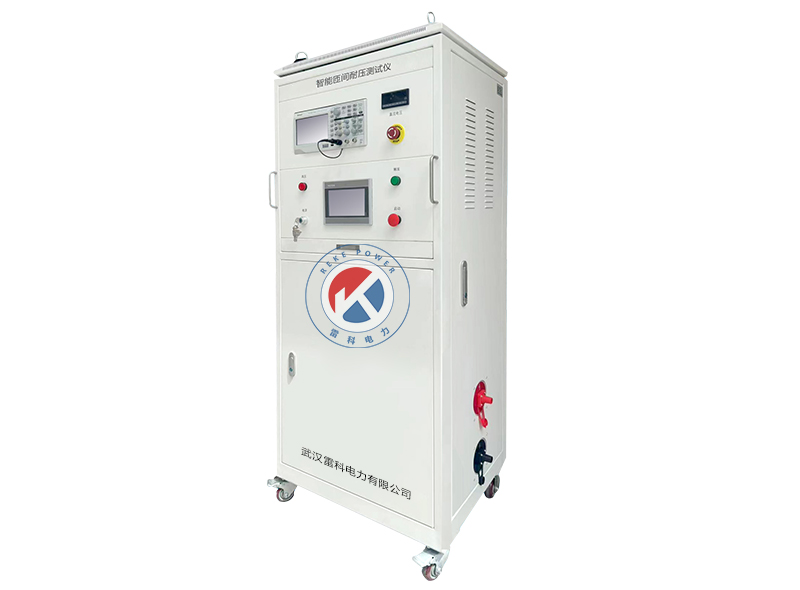

　　REKE2845kV智能匝间耐压测试仪在结构设计上紧凑便携：柜式机身尺寸900×550×1300mm，重量180kg，底部配置4轮万向脚轮，单人可轻松移动至产线、实验室或运维现场;

　　操作友好：斜面显示区视角可调，关键参数(电压、频率)采用大字体LED显示;触控面板集成常用功能快捷键，未经培训人员30分钟内可掌握基础操作;

　　多场景适配：支持单/三相交直流电机检测，兼容不同绝缘等级(F级、H级及以上)绕组，一台设备覆盖90%以上中高压电气设备检测需求。

产品技术指标：

　　1. 输入电压：220V±5%;频率 50Hz/60Hz ±2%;

　　2. 测试范围： 0～45kVP 范围内连续可调;±5% ;

　　3. 触发次数：1 次/秒

　　4. 波前时间：0.1 - 0.5 µs (标准规定) ;

　　5. 容差为： (+0.3)/(-0.1) µs ;

　　6. 峰值输出电压： 0～45kVP ±5%;

　　7. 脉冲电容：0.01μ F -0.1μ F;

　　8. 较大输出能量：101J;

　　9. 功 耗：1000VA;

　　10. 绝缘电阻：电源输入端对机架的绝缘电阻≥20MΩ;

　　11. 介电强度：电源输入端对机架能承受 1500V/50Hz 1min 耐压试验无飞狐、无击穿

　　现象;

　　12. 环境温度：0～40 度;

　　13. 相对湿度：40 度时≤80%;

　　14. 波形容差：±3%

　　15. 外形尺寸：900×550×1300;(底部装有万向轮,移动方便)

　　16. 重量：180kg;

　　17. 式样：柜式;

　　18. 适用范围：额定电压 15000V 及以下交直流电机线圈及整机匝间绝缘冲击耐电压试验。
