串联谐振试验装置选型指南：从原理到实践

  串联谐振交流耐压试验是电力设备（如电缆、GIS、发电机、变压器等）绝缘性能检测的关键手段。与传统的工频试验变压器相比，它具有体积小、重量轻、输出波形好、试品击穿无暂态过电压等显著优点。然而，面对市场上琳琅满目的串联谐振装置，如何根据自身需求选择合适的型号，成为许多用户关心的问题。

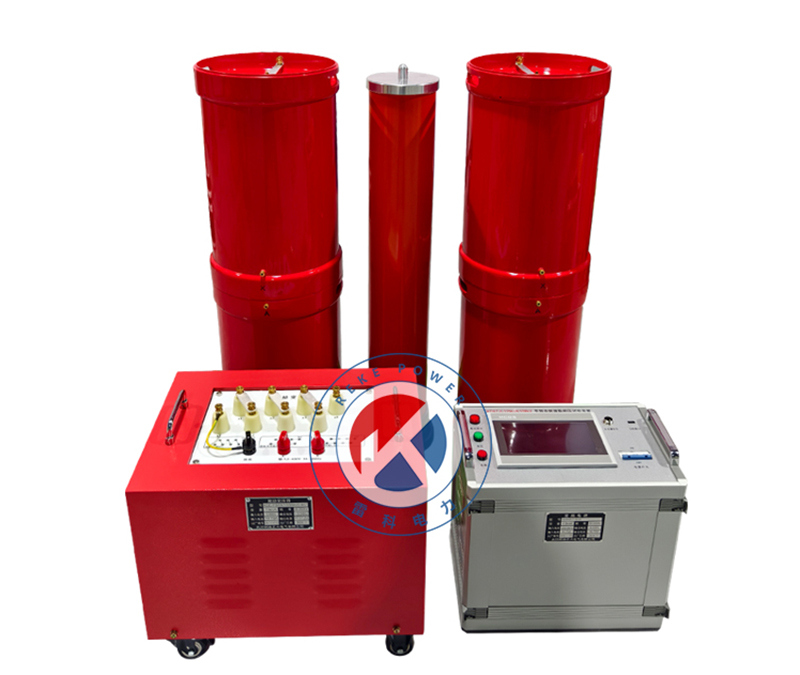

  串联谐振的原理基于电感和电容在特定频率下发生电压谐振。其核心电路由变频电源、励磁变压器、电抗器、分压器构成。

• 谐振条件： 当激励源的频率 f 满足 f = 1 / (2π√LC) 时，回路发生串联谐振。

• 谐振特性：

  1. 阻抗最小： 回路中感抗与容抗相等，总阻抗接近于回路纯电阻，即 Z = R。

  2. 电流较大： 在相同电压下，回路中电流达到较大值。

  3. 电压放大： 电抗器（电感）和试品（电容）上的电压是激励电压的 Q 倍，即 UL = UC = Q * U。其中，品质因数 Q 是选型中的关键参数，通常在20-80之间，它代表了装置的“增效能力”。

  正是利用“电压放大”效应，串联谐振装置可以用较低的输入电压（如几千伏），在试品上产生数百千伏的高压，从而实现了设备的轻量化和小型化。


  选型四大核心要素

  选型的本质是确保装置的能力完全覆盖测试要求，并兼顾经济性与便利性。以下四个要素是选型的基础。

  1. 确定测试对象的核心参数

  这是选型的第一步，也是最重要的一步。您需要明确：

• 试品类型： 电缆、GIS、发电机、变压器、开关等？不同试品的电容范围不同。

• 电容量（C）： 这是计算所需设备能力的直接参数。

  • 电缆： 通常为 0.1 ~ 0.5 μF/km，长度越长，电容越大。

  • GIS： 根据间隔数和结构，约为 0.1 ~ 1 nF/相。

  • 发电机： 通常在 0.1 ~ 0.5 μF 之间。

  • 可通过设备铭牌、厂家资料或专用电容表测量获得。

• 最高试验电压（Umax）： 依据国家、行业标准（如GB 50150, DL/T 596）确定。例如，110kV交联聚乙烯电缆的交流耐压值通常为128kV（2U0）。

• 试验频率（f）： 谐振频率应在装置的工作频率范围内（通常为20-300Hz）。对于电缆和GIS，推荐使用20-300Hz的变频交流；对于发电机，则要求频率尽可能接近工频（45-65Hz）。


  2. 计算装置的关键能力

  根据第一步的参数，进行计算：

• a) 所需试验电流（I）：
  I = 2πf * C * U
  这里的 U 是试验电压，C 是试品电容，f 是试验频率。计算出的 I 必须小于装置额定电流。

• b) 所需容量（P）：
  P = 2πf * C * U²
  或者更直观地：P = U * I。
  计算出的 P 决定了整套装置的功率等级，必须小于装置的额定容量。

  举例： 测试一条110kV，长度为1km，电容量为0.2μF/km的电缆，试验电压128kV，频率取35Hz。

• 总电容 C = 0.2 μF

• 试验电流 I = 2 * 3.14 * 35 * 0.2e-6 * 128e3 ≈ 5.6 A

• 所需容量 P = 128e3 * 5.6 ≈ 720 kVA
  因此，选用的装置其额定电流应 > 5.6A，容量应 > 720kVA。


  3. 配置电抗器与灵活性考量

  电抗器是装置的核心部件，其配置方式决定了装置的通用性。

• 单节电抗器容量： 根据计算出的总容量和电压，确定需要多少节电抗器，以及每节的参数（电压、电流、电感量）。

• 串并联组合： 优质的电抗器设计应支持灵活的串并联。

  • 并联： 增加输出电流，适用于大电容试品（如长电缆）。

  • 串联： 提高输出电压，适用于高电压、小电容试品（如GIS）。

• 建议： 选择可以多节灵活组合的电抗器系统，这样一套装置就能覆盖公司内多种不同电压等级、不同电容范围的试品，实现“一机多用”，提高投资回报率。
