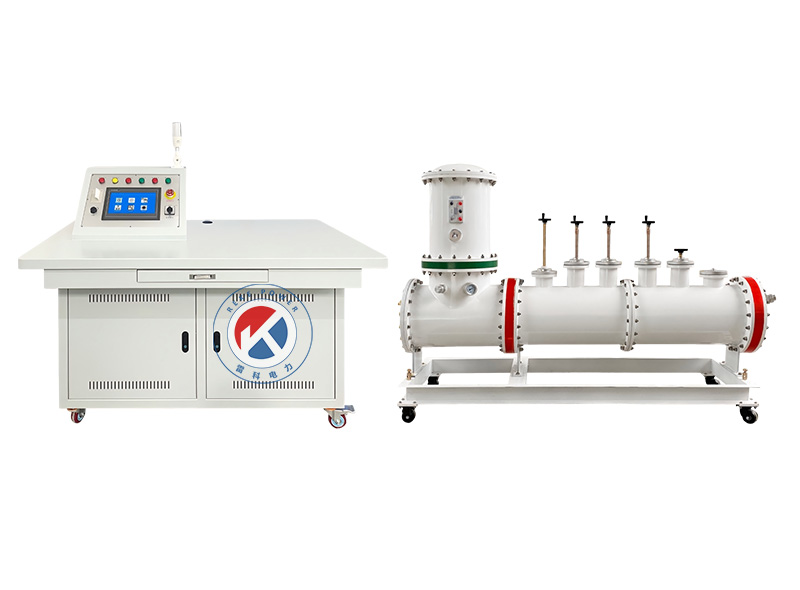

REKE-GTU-GIS局部放电模拟系统

（1）额定容量：5kVA

（2）输入电源：单相220V，频率为50Hz

（3）额定电压：100kV

（4）额定电流：0.05A

（5）工作频率：50Hz

（6）装置输出波形：正弦波

（7）成套装置波形畸变率：≤5%

（8）系统噪声水平：≤45dB

（9）变压器短路阻抗：≤6%

（10）工作时间：额定电压、电流下允许连续30min；过压1.1倍1分钟

（11）背景局放水平：额定电压≤2pC

（12）试验系统保护：过压及过流保护

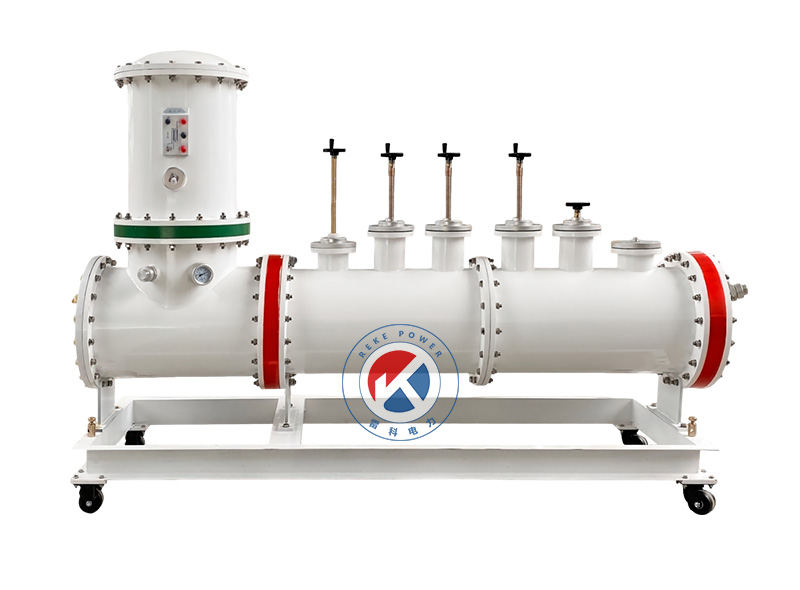

升压及局放模拟装置： 1台

1) 额定容量：5kVA

2) 输入电压：0～220V，单相

3) 输出电压：100kV

4) 结构：SF6充气式

5) 背景局放：额定电压≤2pC

6) 仪表变比：1000:1

7) 运行时间：额定容量下连续运行30min

8) 气压：变压器室0.4MPa，局放模块室0.2MPa

9) 耦合电容器：200pF

10) 匹配阻抗单元：2#阻抗单元

11) 局放模拟类型：尖端、悬浮、颗粒、沿面

12) 外型尺寸：2010×705×1500mm

13) 总重：412kg

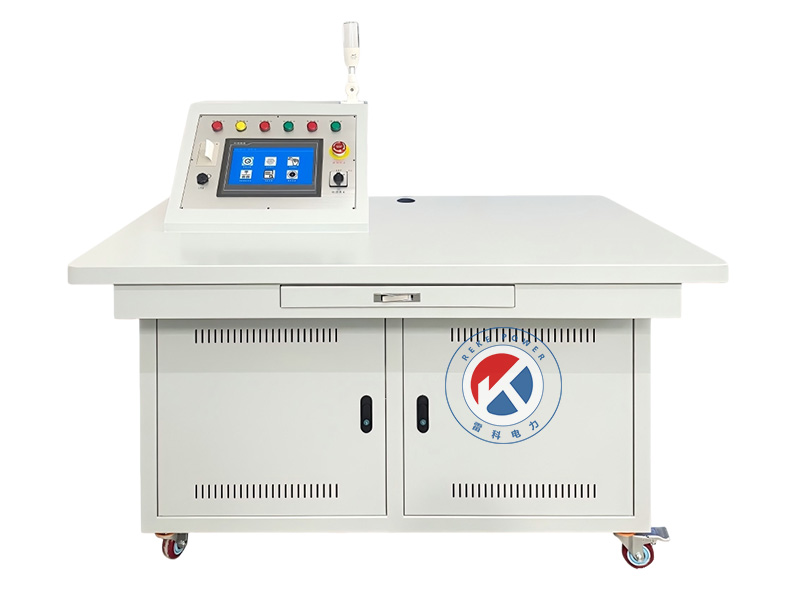

全自动控制箱5kVA/220V：1台

1、调压器

1) 额定容量：5kVA

2) 工作电源：单相AC220V，工频

3) 输出电压：0～250V，单相

4) 额定输出电流：20A

5) 电压精度：1.0级

6) 运行时间：额定容量下连续30min

7) 试验模式：自动、手动模式

2、隔离变压器

1) 额定容量：5kVA

2) 输入电压：0.22kV

3) 输出电压：0.25kV

4) 额定频率：50Hz

5) 额定电流：22.7A/20A

6) 衰减特性：40kHz～100kHz≥40dB，100kHz～2MHz≥60dB

7) 绝缘水平：3kV/1min无异常放电现象
