REKE-GTU-GK807开关柜教学用局部放电模拟装置

执行标准：

针对电力工程类专业教学与科研实训开发的专用设备
一体化箱式结构，设计紧凑，各功能区划分明确，便于教学演示与学生实操
采用全金属密闭结构，将高压部分完全封装，确保操作人员绝对安全

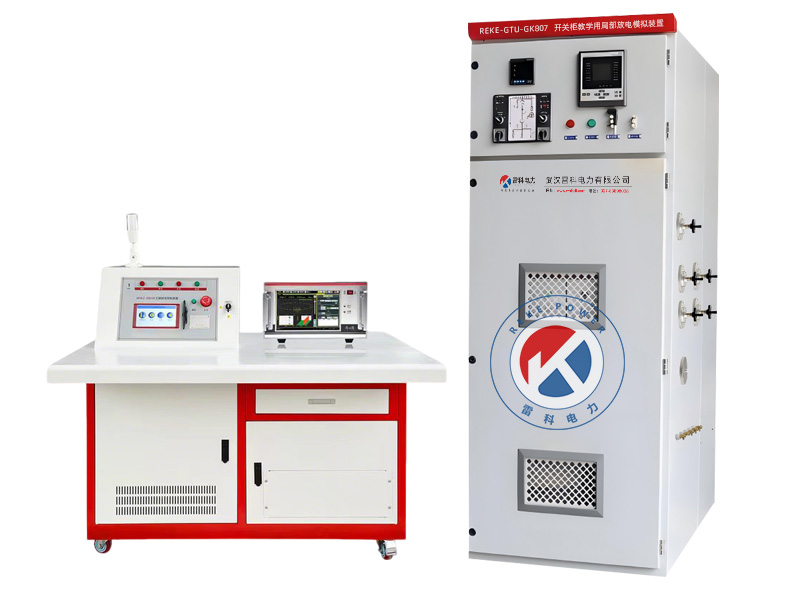

REKE-GTU-GK807开关柜教学用局部放电模拟装置针对电力工程类专业教学与科研实训开发的专用设备。其核心功能是高度仿真开关柜等高压电气设备在运行中可能出现的各类局部放电（Partial Discharge, PD）现象。该装置通过精确模拟气隙放电、悬浮放电、沿面放电、颗粒放电等多种典型绝缘缺陷，为《高电压技术》、《电气设备状态监测与诊断》等课程提供安全、直观、可重复的实验平台，完全满足相关国家标准与行业导则的要求。

热线电话

13971566988

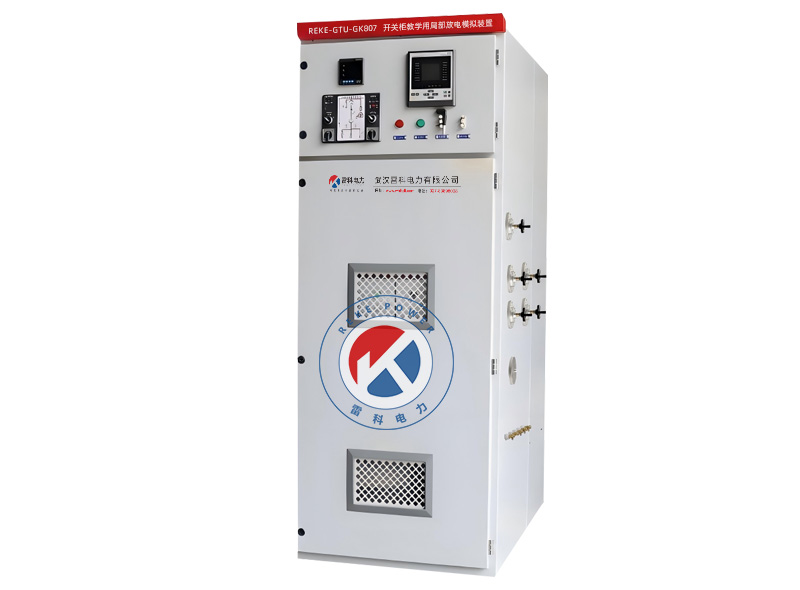

本装置为一体化箱式结构，设计紧凑，各功能区划分明确，便于教学演示与学生实操。

其主要结构与功能如下：

1、高压单元：无局放高压源内置于柜体内，并通过内置耦合电容器将高压信号引入放电模型，是产生标准局部放电信号的核心。

2、放电模型：柜体侧面设置了可更换的典型放电模型电极（尖端、悬浮、气隙、颗粒、沿面）手柄，用户可通过外部手柄控制其升降，与内部高压导电杆接触或分离，从而选择激活不同的放电类型进行实验。

3、多功能传感接口区：集成高频、特频、超声波等传感器接口，支持脉冲电流法、特高频法、超声波法等多种局部放电检测技术的同步或对比实训接线。

4、智能控制与显示面板：集中了电源控制、电压调节（0-250V输入，对应0-30kV输出）、放电参数设置、以及电压/放电量显示等功能，操作界面直观。

5、安全防护箱体：采用全金属密闭结构，将高压部分完全封装，确保操作人员绝对安全。箱体坚固，具备防尘防雨能力，适应室内外多种教学环境。

一、核心教学功能与优势：

功能模块	产品优势
多类型放电模拟	使学生直观认识并区分四种典型局部放电的物理机理与特征差异。放电类型可任意选择、组合，起始电压、熄灭电压、放电强度均可独立调节。
多检测技术实训	支持脉冲电流、特高频、超声波、高频等多种检测方法的接线、测量与波形分析对比。内置传感器安装位，提供完备的信号接入条件。
高仿真与安全性	提供接近真实设备早期故障的放电数据（≤3pC），同时物理隔绝高压风险。采用变压器油绝缘，自带无局放高压源；全封闭结构设计，保障师生安全。
灵活与便携性	便于在教室、实验室、户外培训场等多种场景部署和使用。体积小、重量轻、结构坚固，配备户外防雨罩，对环境适应性强。

二、模拟放电及信号介绍：

模拟放电参数

放电类型	模拟方式	对应典型缺陷
尖端放电	高压电极对地放电	母线毛刺、螺丝松动
沿面放电	绝缘介质表面爬电	绝缘子污秽、受潮
悬浮电位放电	金属部件间间隙放电	触头接触不良、屏蔽罩松动
气隙/内部放电	绝缘层内部气泡击穿	环氧浇注缺陷、绝缘老化

信号输出参数（按频段顺序）

检测技术	细分传感器类型	频段范围	输出接口	适用对象（本装置模拟）
超声波 (AA)	内置超声波 / 外置柔性传感器 / 超声波聚波器	20 kHz ~ 200 kHz (中心频率：40 kHz)	BNC接口 / 超声波发射探头	开关柜缝隙、绝缘子、母线连接处
高频电流 (HFCT)	高频互感器	3 MHz ~ 30 MHz	HFCT钳口 / BNC接口	开关柜接地线（模拟电缆引出端）
地电波 (TEV)	内置地电波传感器	3 MHz ~ 100 MHz	TEV电容耦合片 / BNC接口	开关柜金属柜体表面
特高频 (UHF)	特高频传感器	300 MHz ~ 3000 MHz	N型接口 / 天线	GIS绝缘盆（模拟开关柜密闭腔体）

技术参数：

项目	技术规格
额定高压	30 kV
系统局部放电量	≤ 3 pC (在额定电压下)
额定容量	5 kVA
输入电源	220V ±10%， 50Hz
可模拟放电类型	尖端放电、悬浮放电、气隙放电、颗粒放电、沿面放电 (标配4种/可选)
绝缘介质	空气戒烟
检测方法支持	脉冲电流法、特高频(UHF)法、超声波(AE)法、高频(HF)法
工作环境	温度：-10℃ ~ 50℃；湿度：≤90%RH；海拔：≤5500米
