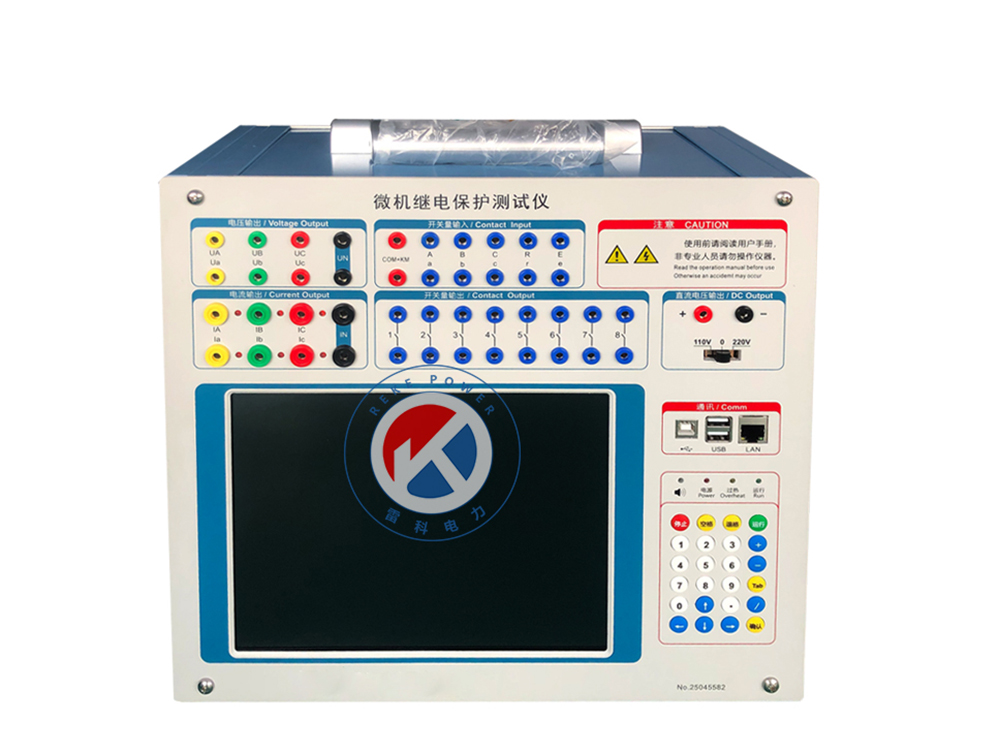

REKE-1200Y微机继电保护测试仪产品简介

武汉凯迪正大REKE-1200Y微机继电保护测试仪是一款高性能、多功能的电力测试设备，广泛应用于电力系统的继电保护装置测试与校验。该设备具备6相电流和6相电压输出能力，交流电流每相较大输出30A，六相并联可达180A；交流电压每相输出120VAC，直流电压每相输出160VDC，输出精度高，稳定性强。其宽频范围（1–1000Hz）和支持谐波输出的特点，满足各类复杂测试需求。

测试仪采用高保真线性功放技术，保证输出波形平滑、失真度低，适用于从大电流到微小电流的全范围精确测试。主机基于DSP控制，运算速度快，实时处理能力强，结合电容触摸屏与内置Windows操作系统，操作便捷，既可单机运行，也可外接电脑控制。设备还提供10路开关量输入和8路开关量输出，支持多种信号类型接入，具备完善的自保护和故障诊断功能，可靠性高、便于移动，适用于现场试验及实验室等多种场景。

技术参数
电流通道数：标准 6 相
电压通道数：标准 6 相
交流电流输出范围：30A / 相或 180A（六并）
直流电流输出范围：10ADC / 相
交流电压输出范围：120VAC / 相
直流电压输出范围：160VDC / 相

额定参数
交流电流输出
6相电流输出时每相输出（有效值）：0～30A，输出精度 0.2 级
3相电流输出时每相输出（有效值）：0～60A
6相并联电流输出（有效值）：0～180A
相电流长时间允许工作值（有效值）：10A
相电流较大输出功率：300VA
6相并联电流较大输出时较大输出功率：1000VA
6相并联电流较大输出时允许工作时间：10s
频率范围（基波）：1～1000Hz
谐波次数：1～20 次

直流电流输出
电流输出：0～±10A / 每相，输出精度 0.5 级
较大输出负载电压：20V

交流电压输出
相电压输出（有效值）：0～120V，输出精度 0.2 级
线电压输出（有效值）：0～240V
相电压 / 线电压输出功：80VA/100VA
频率范围（基波）：1～1000Hz
谐波次数：1～20 次

直流电压输出
相电压输出幅值：0～±160V，输出精度 0.5 级
线电压输出幅值：0～±320V
相电压 / 线电压输出功率：70VA/140VA

开关量
10路开关量输入：空接点，1～20mA，24V；电位接点接入，“0”：0～+6V；“1”：+11V～+250V
8对开关量输出：DC：220V/0.2A；AC：220V/0.5A

时间测量范围
0.1ms～9999s，测量精度＜0.1mS

体积和重量
体积：360×350×180（mm³）
单体重量：17kg

产品特点
灵活组合的输出模式：支持6相电压、6相电流独立或混合输出，可灵活模拟4相电压3相电流、6相电压、6相电流及12相等多种输出模式，广泛适用于常规测试、变压器差动试验及厂用电快速切换等复杂应用场景。

高精度线性功放技术：采用模块化线性功率放大器，输出波形保真度高、干扰小，确保从大电流到小电流全程输出平滑、精度优良，杜绝中高频干扰。

强大主机与便捷操作：内置DSP控制系统，具备高速运算与高分辨率D/A转换能力，保证响应迅速、输出精准。配备电容触摸屏与Windows操作系统，支持单机操作或外接电脑控制，移动方便、开机即用。

丰富的软件功能：支持自动测试、定值校验、故障回放、数据存储、矢量图显示及报告打印等功能，尤其适合三相差动保护等复杂测试需求。

多接口与高可靠性：提供USB通信接口，可连接外部设备；具备独立可调直流电源输出（110V/220V），8路开关量输出及10路输入，兼容多种信号类型。设备集成软启动、实时自诊断和输出闭锁等保护功能，结构合理，散热良好，安全可靠。
