无局放耐压试验装置组成及安装

工频无局放耐压试验装置广泛应用于电力设备制造、运行维护及高压试验室进行无局放耐压试验。

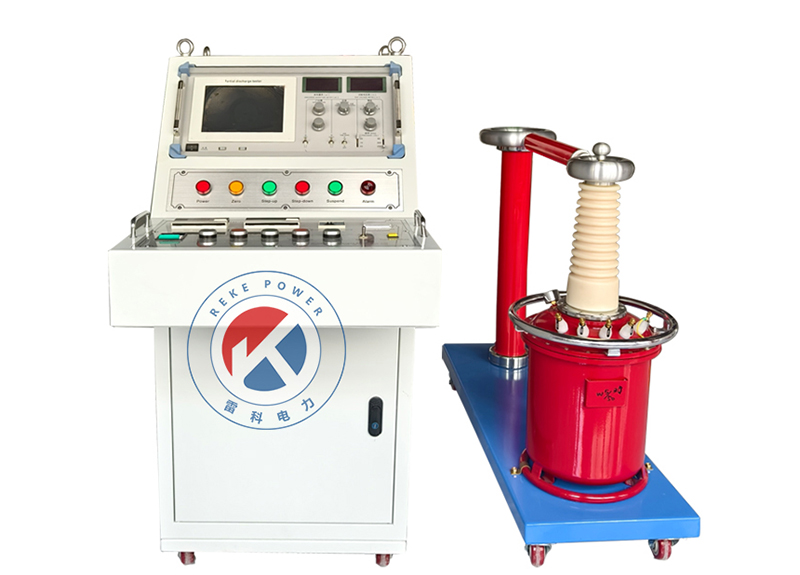

工频无局放耐压试验装置由以下核心部件组成：
电动控制台：集成调压器、电压/电流表、过流保护电路，用于精确控制试验电压。
无局放升压变压器：采用SF6气体绝缘，重量轻、局放量低（≤5pC），提供纯净高压输出。
耦合电容器（KDOF-50kV）：用于提取局放信号，分压测量高压端局放量。
保护电阻（KDBR-50kV）：限制短路电流，保护设备和试品。
隔离滤波器：抑制电源杂波，确保试验环境无干扰。
用途：主要用于电力设备（如GIS、电缆、变压器）的工频耐压试验及局部放电检测，符合《电气设备预防性试验规程》要求，适用于实验室及现场高压试验。

交流耐压试验接线方法：
进行交流耐压试验时，需按以下步骤接线：
将控制台的输出端与试验变压器初级绕组连接。
试验变压器高压输出端接至保护电阻，再连接至试品高压端。
试品低压端及变压器外壳可靠接地。
耦合电容器并联在试品高压端与地之间，其输出端通过屏蔽电缆接至局放仪输入单元。
所有接地线应分别连接至同一接地网，避免共地干扰。
接线完成后，需检查所有连接点是否牢固，接地是否良好，确保试验安全可靠。

注意事项：
所有接地线需独立连接，避免共地干扰。
高压引线需悬空固定，防止对地放电。
试验区域设置围栏并悬挂“高压危险”警示牌。


设备安装
1. 控制台安装
将控制台放置在平稳、干燥、便于操作的位置。
连接电源线，确保接地可靠。
检查控制台内部接线是否松动，保险管是否完好。

2. 试验变压器安装
将变压器放置在绝缘支架上，确保稳固。
连接控制台输出至变压器初级绕组。
检查SF6气体压力，若低于0.15MPa需补气（补气方法见说明书）。
变压器外壳及高压尾端接地。

3. 耦合电容器与保护电阻安装
将保护电阻串联在变压器高压输出与试品之间。
耦合电容器并联在试品高压端与地之间，均压环安装牢固。
电容器输出端通过屏蔽线接至局放仪。

4. 接地系统安装
所有接地线应分别引至同一接地极，接地电阻应小于4Ω。
接地线截面积不小于4mm²，连接点应牢固、无锈蚀。
