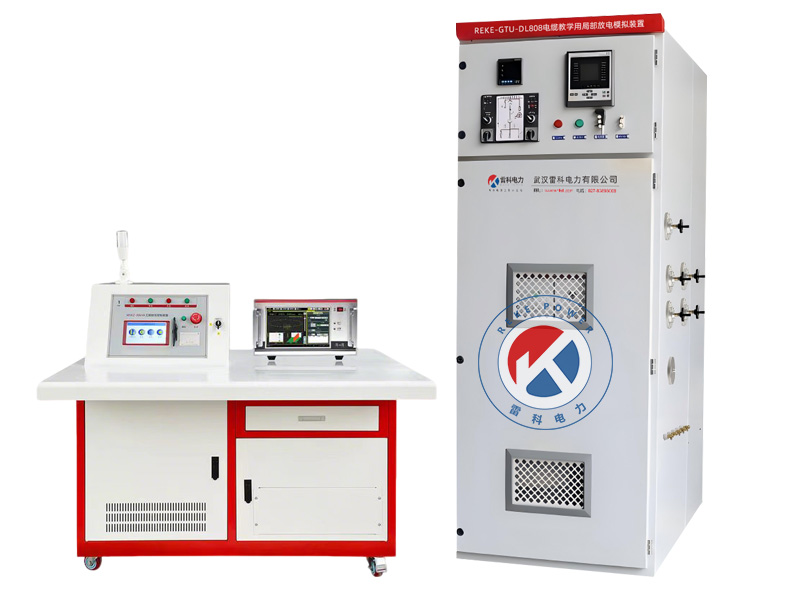

REKE-GTU-DL808电缆教学用局部放电模拟装置

REKE-GTU-DL808电缆教学用局部放电模拟装置针对电力工程类专业教学与科研实训开发的专用设备。其核心功能是高度仿真电缆等高压电气设备在运行中可能出现的各类局部放电（Partial Discharge, PD）现象，系统可真实模拟电缆终端接头、中间接头及电缆本体因外力损坏、绝缘老化等引起的多种局部放电缺陷。

REKE-GTU-DL808电缆教学用局部放电模拟装置通过精确模拟气隙放电、悬浮放电、沿面放电、颗粒放电等多种典型绝缘缺陷，为《高电压技术》、《电气设备状态监测与诊断》等课程提供安全、直观、可重复的实验平台，完全满足相关国家标准与行业导则的要求。

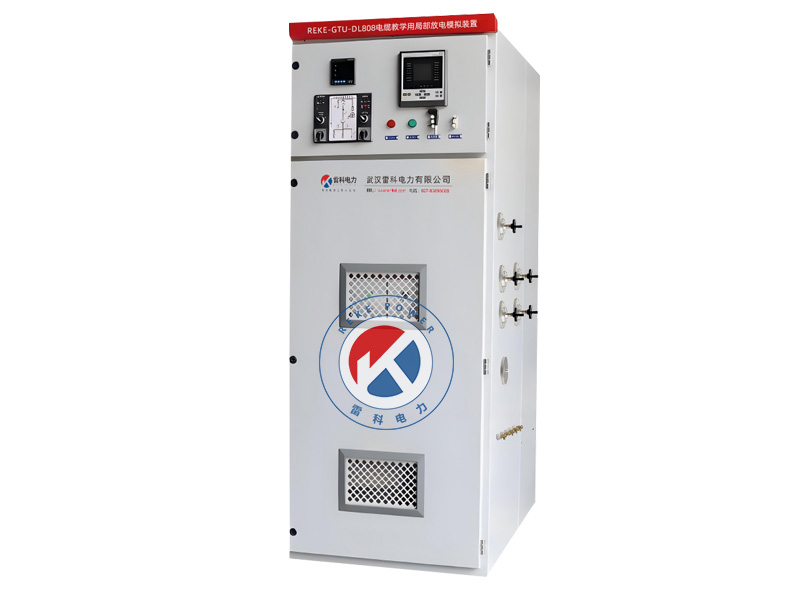

REKE-GTU-DL808电缆教学用局部放电模拟装置为一体化箱式结构，设计紧凑，各功能区划分明确，便于教学演示与学生实操。其主要结构与功能如下所示：

1、高压电源：无局放高压源内置于舱体内，并通过内置耦合电容器将高压信号引入放电模型，是产生标准局部放电信号的核心。

2、放电模型舱：内置可更换的典型放电模型电极（尖端、悬浮、气隙、颗粒、沿面），用户可通过外部手柄控制其升降，与内部高压导电杆接触或分离，从而选择激活不同的放电类型进行实验。

3、多功能传感接口区：集成高频、特频、超声波等传感器接口，支持脉冲电流法、特高频法、超声波法等多种局部放电检测技术的同步或对比实训接线。

4、智能控制与显示面板：集中了电源控制、电压调节（0-250V输入，对应0-100kV输出）、放电参数设置、以及电压/放电量显示等功能，操作界面直观。

5、安全防护箱体：采用全金属密闭结构，将高压部分完全封装，确保操作人员绝对安全。箱体坚固，具备防尘防雨能力，适应室内外多种教学环境。


核心教学功能与优势 ：

功能模块	产品优势
多类型放电模拟​	使学生直观认识并区分四种典型局部放电的物理机理与特征差异。 放电类型可任意选择、组合，起始电压、熄灭电压、放电强度均可独立调节。

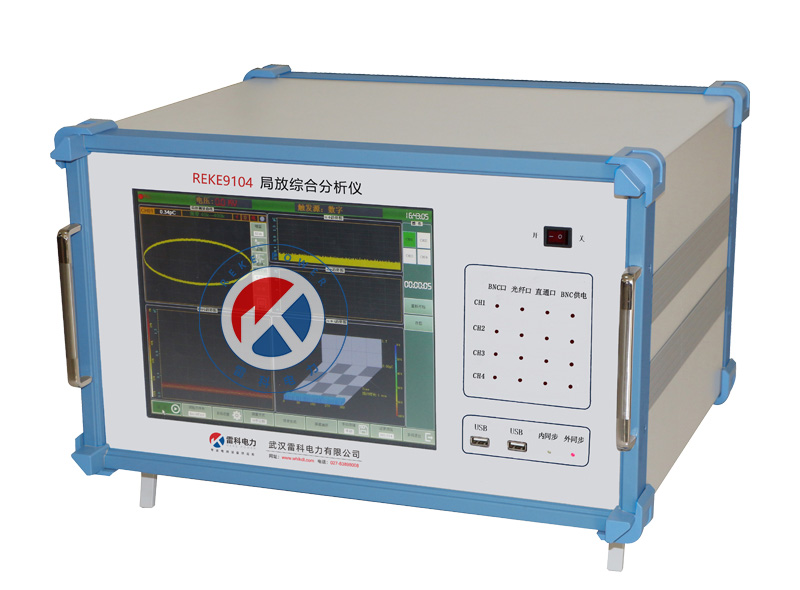

多检测技术实训​	支持脉冲电流、特高频、超声波、高频等多种检测方法的接线、测量与波形分析对比。内置传感器安装位，提供完备的信号接入条件。
高仿真与安全性​	提供接近真实设备早期故障的放电数据（≤ 3pC），同时物理隔绝高压风险。采用变压器油绝缘，自带无局放高压源；全封闭结构设计，保障师生安全。
灵活与便携性​	便于在教室、实验室、户外培训场等多种场景部署和使用。体积小、重量轻、结构坚固，配备户外防雨罩，对环境适应性强。
